Gestrichelte Linien werden nicht korrekt angezeigt

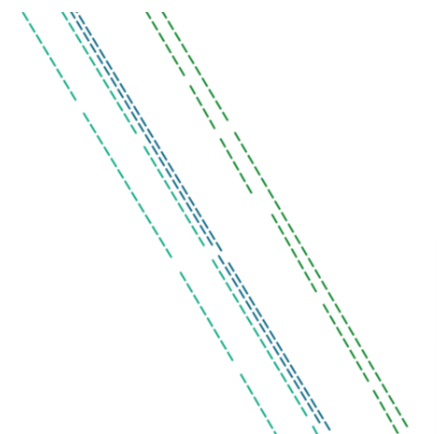

Bei der Verwendung von MapGuide Version 4 in Verbindung mit gestrichelten Linien innerhalb eines Composite Styles kann es vorkommen, dass diese nicht korrekt dargestellt werden und Lücken aufweisen:

mapguide_gestrlinien

Anpassung über den Stil-Editor​

Falls dieses Problem auftritt, passen Sie die Einstellungen des betroffenen Linienstils wie folgt an:

  1. Öffnen Sie den Layer und öffnen Sie per Doppelklick die Stilisierung der gestrichelten Linie.

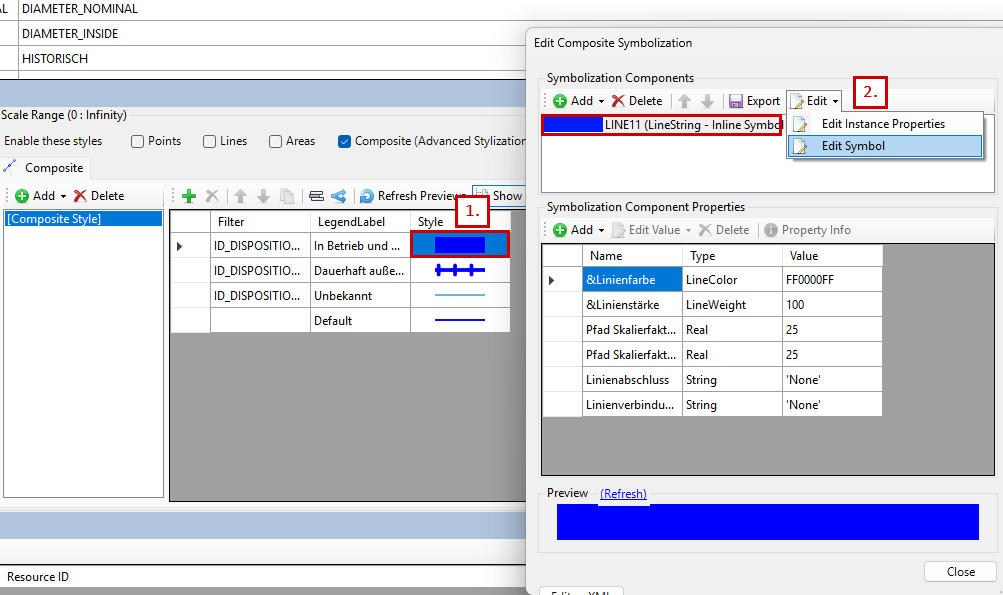

  2. Wählen Sie die betreffende Linie aus (im Beispiel LINE11) und klicken Sie auf Edit → Edit Symbol.

mapguide_gestrlinien|638

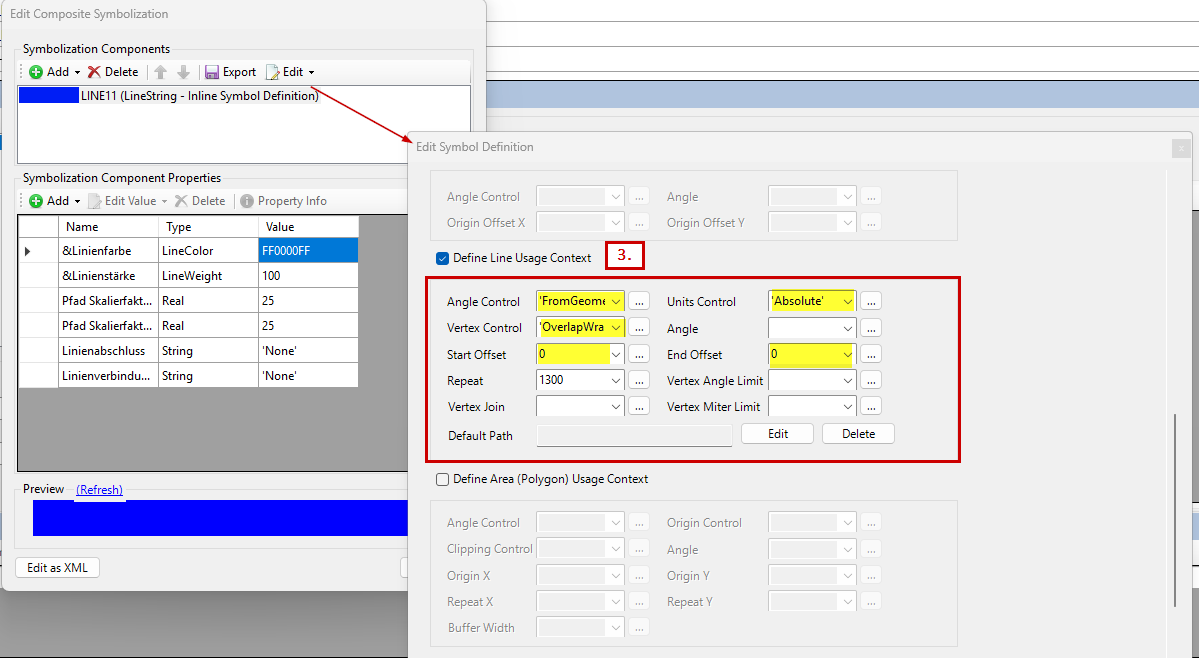

  1. Scrollen Sie im sich öffnenden Dialog nach unten und passen Sie die gelb markierten Parameter entsprechend der folgenden Abbildung an. mapguide_gestrlinien
  2. Schließen Sie die Dialoge und speichern Sie den Layer.

Alternative: Anpassung auf XML-Ebene​

Die gleichen Einstellungen können auch direkt im XML vorgenommen werden:

  1. Öffnen Sie den Layer im XML-Editor.
  2. Suchen Sie nach dem Element LineUsage.
  3. Ergänzen bzw. ändern Sie die Parameter entsprechend der folgenden Abbildung.

mapguide_gestrlinien

Hinweis

PostgresSQL
Für den Einsatz mit PostgreSQL wird MapGuide Server 4.0.0 Beta 1 empfohlen.
Sollten gestrichelte Linien nicht korrekt dargestellt werden, passen Sie die oben beschriebenen Parameter entsprechend an.

Oracle

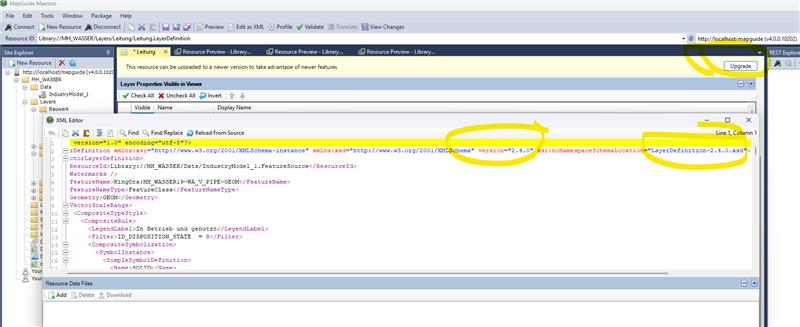

Bei Verwendung von Oracle sollte derzeit kein Upgrade auf MapGuide 4 durchgeführt werden. Alternativ kann die Versionsangabe im XML-Editor auf 2.4.0 angepasst werden.
mapguide_gestrlinien
