Topologie

Toplogien können Sie in der Datenstrukturanzeige anlegen und verwalten.

Bitte beachten

Topologien können nur bei MapEdit Datenmodellen mit dem MapEdit AppBuilder angelegt werden.
Bei Map3D Modellen verwenden Sie bitte den Map3D Administartor.

Zum anlegen einer Topologie klicken Sie auf den grünen Plus Knopf und vergeben Sie einen Namen. Der Namen dient nur für interne Zwecke. Bei Title können nach dem Anlegen einen für die Anwender verständlichen und mehr lesbaren Text eingeben.

Ab Version 25.2.39 können Sie den Topologietyp "Logisch" oder "Flächen" wählen.
Bis Version 25.2.39 wurde nur der Topologietyp "Logisch" unterstützt und es gab keine Auswahl.

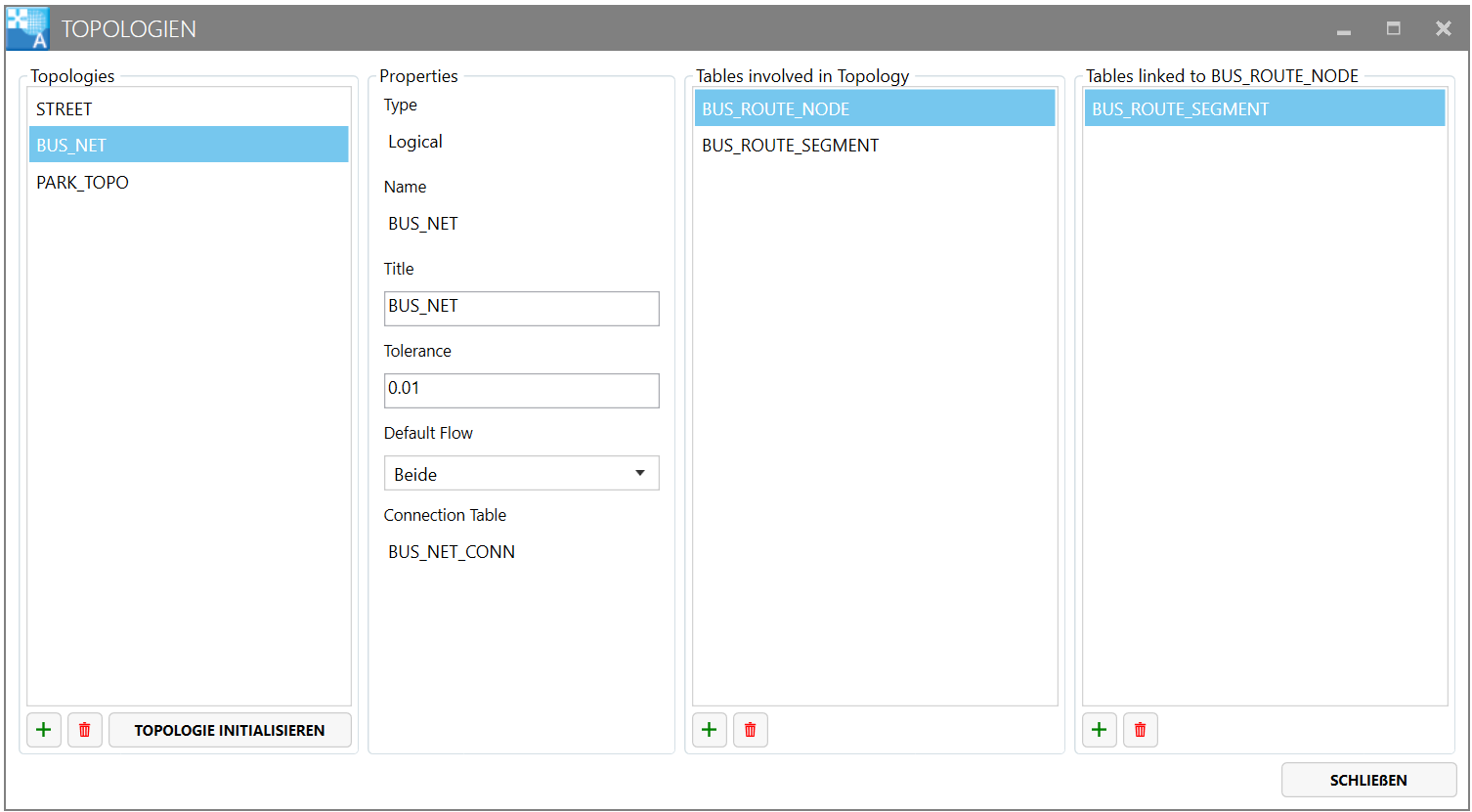

Logische Topologie

Eine logische Topologie besteht aus Knoten (Punkt Tabelle) und Kanten (Linien Tabelle) und erzeugt automatisch Metadata Informationen welche die Verbindung dieser speichert.

Geben Sie bei "Tables involved in Topology" alle Tabellen an die an der Topologie beteiligt sein sollen.

Klicken Sie dann auf jede Tabelle und definieren Sie rechts bei "Tables linked to XX" mit welcher Tabelle(n) diese in Verbindung stehen können.

Beim anlegen einer Topologie wird jeweils eine Tabelle mit dem eingegebenen Namen plus der Endung "_CONN" angelegt. CONN steht für Connection, zu deutsch Verbindung. D.h. hier wird abgelegt welche Objekte miteinander verbunden sind.

Bei Tolerance kann ein Fangradius angegeben werden wie weit Punkte und Linienendpunkte entfernt sein können damit sie als zusammengehörend interpretiert werden.

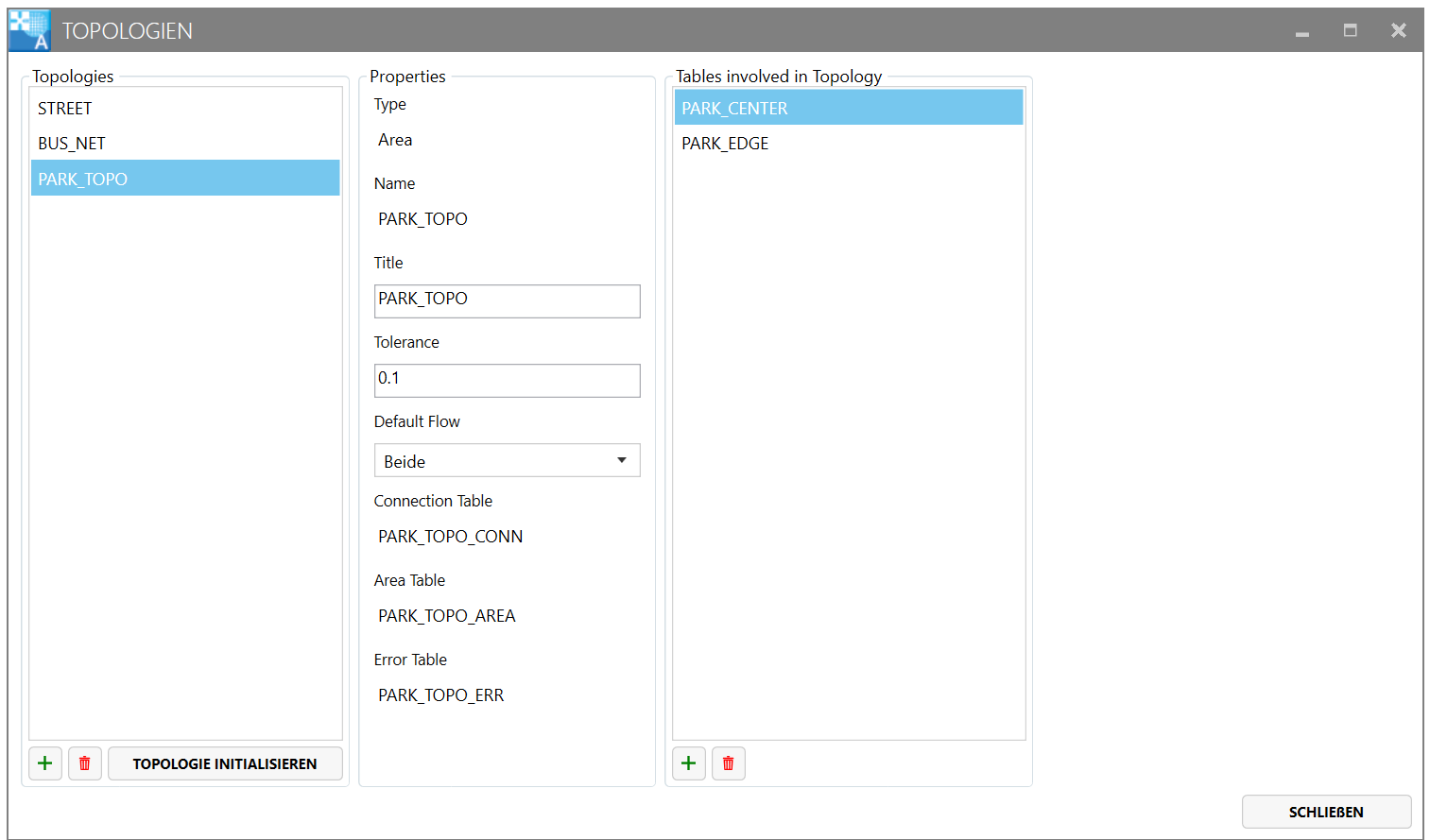

Flächen Topologie

Hinweis

Ab Version 25.2.39 verfügbar

Mit der Flächen Topologie können aus Linien und Punkten Flächen gebildet werden.

Eine Flächen Topologie benötigt mindestens eine Punkt und eine Linien Tabelle, es können hier aber beliebig viele Punkt und Linien Tabellen angegeben, diese werden dann alle zur Erzeugung der Flächen Tabelle verwendet.

Die Punkt Tabelle gibt einen Punkt innerhalb der zu bildenden Fläche an.
Die Linien Tabelle die Umring Linien aus denen die Fläche gebildet werden soll.

Beim anlegen einer Topologie werden drei Tabellen angelegt. diese begionnen jeweils mit dem eingegebenen Toplogie Namen.

  • _CONN (Connection = Verbindung)
  • _AREA (Fläche) hier werden die aus den Linien und Punkttabellen erzeugten Flächen abgelegt.
  • _ERR (Error = Fehler) hier werden Fehlermeldungen abgelegt wenn eine Fläche nicht gebildet werden konnte.
