MapEdit Professional

Übersicht

Für die Nutzung von MapEdit Professional ist es notwendig das auf dem Client PC ein CAD Programm installiert wird bzw. bereits installiert ist. Das MapEdit Professional besteht grundsätzlich technisch aus zwei Programmteilen. Ein Programmteil ist das CAD Programm selbst bzw. die Anbindung an die CAD Benutzeroberfläche. Der andere Teil sind die MapEdit Professional Funktionen z.B. zur Datenerfassung.

Wie die anderen MapEdit Client Programme verfügt MapEdit Professional auch eine Anbindung an den MapEdit Server. Hierzu ist eine http/https Verbindung zwischen dem Client PC und dem MapEdit Server notwendig. (siehe Firewall & Netzwerkzugriff)

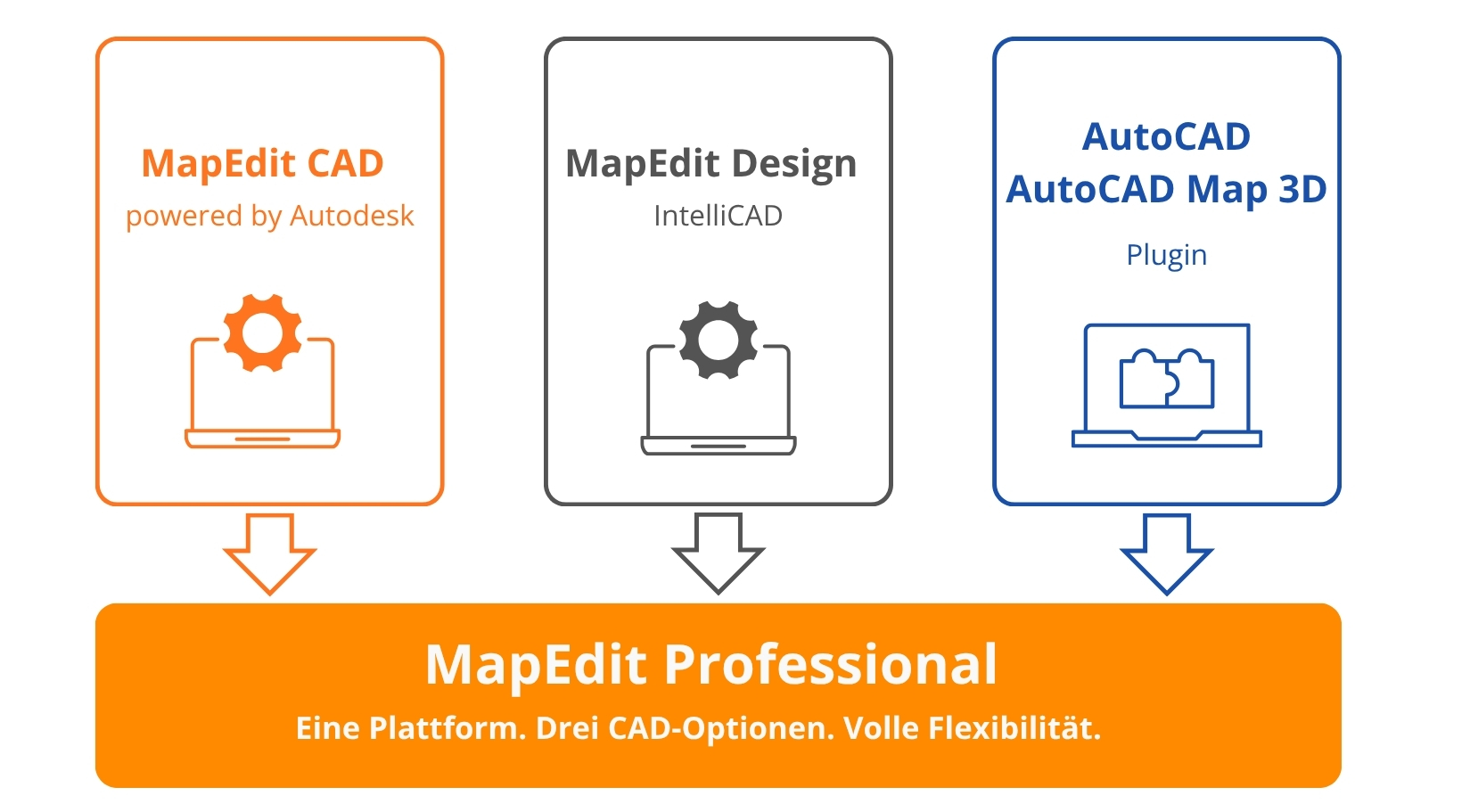

Das MapEdit Professional kann in Verbindung mit verschiedener CAD-Software genutzt werden. Hierzu gibt es folgende Optionen:

• MapEdit CAD (Autodesk OEM)
• MapEdit Design (IntelliCAD)
• AutoCAD, AutoCAD Map3D

Downloads

Über diesen Download-Link können Sie die aktuellste Software + Dokumentation herunterladen: https://data.mapedit.de/links/SoftwareRepository

Die Setups inkl. CAD für die Installation des MapEdit Professional ist im jeweiligen Ordner unter MapEdit / Professional / Stable Release zu finden.

• Setup mit Autodesk OEM (MapEdit CAD) --> MapEdit_ACAD_Versionsnummer.exe
• Setup mit IntelliCAD (MapEdit Design) --> MapEdit_ICAD_Versionsnummer.exe
• Setup als Plugin für AutoCAD --> MapEdit_AutoCADPlugin_Versionsnummer.msi

Hinweise

1. Mit den ACAD oder ICAD-Setups wird das jeweilige CAD inkl. der MapEdit Professional Funktionen installiert.
2. Die Versionsnummer bei den CAD-Setups ist die Version des CAD = AutoCAD z.B. 2024 oder IntelliCAD z.B. 14, gefolgt von der MapEdit Versionsnummer.
3. Für MapEdit Professional als Plugin für AutoCAD muss zuvor das AutoCAD installiert und einmal gestartet sein.

Bitte installieren Sie zuerst den MapEdit Server bzw. aktualisieren Sie diesen auf die aktuelle Version.

Der Windows Benutzer mit dem die Installation ausgeführt wird muss in der Gruppe der lokalen Administratoren sein. Falls dies nicht der Fall ist, fügen Sie den Anwender bitte für die Installation zu dieser Gruppe hinzu. Nach der Installation kann dieser wieder aus der Gruppe entfernt werden.

Konfiguration mapedit.ini

Eine zentrale Konfigurationsdatei für alle MapEdit Client Programme (AppBuilder, Desktop, Professional) ist die Datei mapedit.ini. Hier wird zentral u.a. die URL des MapEdit Servers eingetragen.

Beim Start von MapEdit Professional (oder Desktop, AppBuilder etc.) wird die mapedit.ini gelesen und eine Verbindung mit dem Server aufgebaut.

Diese Datei kann sich je nach Konfiguration in verschiedenen Verzeichnissen befinden. Auf dem Server befindet sich diesem im Installationsverzeichnis C:\Program Files (x86)\MuM MapEdit\MapEditDesktop.

Damit diese von allen installierten MapEdit Programmen genutzt wird, muss diese ins Verzeichnis i.d.R.: C:\Users\{USER}\AppData\Roaming\MapEditDesktop\) kopiert werden.

Wenn beim Programmstart im Verzeichnis C:\Users\[USERNAME]\AppData\Roaming\MapEditDesktop keine MapEdit.ini Datei bzw. keine gültige Verbindung zu einem MapEdit Server gefunden wird, wird der folgende Dialog für die URL zum MapEdit Server geöffnet:

Geben Sie hier die URL bzw. den Namen Ihres MapEdit Server ein:

Hinweise

Hierbei wird vom Server die Vorlage Datei aus dem Verzeichnis C:\inetpub\wwwroot\MumGeoData\ClientSetup\MapEdit\ gelesen und vom Programm in das Verzeichnis C:\Users\[USERNAME]\AppData\Roaming\MapEditDesktop kopiert.

Falls Sie bereits eine mapedit.ini auf Ihrem Rechner haben, prüfen Sie die Einstellungen. Auch wenn mehrere MapEdit Server oder Versionen vorhanden sein, z.B. Test- und Produktiv Server.

Siehe auch Start von MapEdit und Installation MapEdit Client.

Bitte beachten Sie das bei MapEdit Professional ein umschalten zwischen den verschiedenen Servern derzeit nicht so komfortabel unterstützt wird wie bei MapEdit Desktop oder AppBuilder. Hier muss die MapEdit.ini Datei vor dem Start manuell angepasst werden, oder z.B. per Batch ausgetauscht werden.

MapEdit CAD und Design Lizenzen

Bei MapEdit Professional wird die Lizenzierung zentral über den MapEdit Server (Core) geregelt. Hier wird die Lizenz über den MapEdit Server verwaltet und nach der Anmeldung bzw. Verbindung zum Server geprüft.

Für MapEdit CAD und Design muss eine lokale Lizenz-Datei (Einzelplatz), oder die URL zum MapEdit Lizenzserver (Netzwerklizenz) eingeben werden.

Hinweis

Laden Sie sich zur Lizenzeinrichtung den LicenseConfigurator herunter (http://data.mapedit.de/links/LicenseConfigurator) und entpacken die heruntergeladene Zip-Datei. Eine ausführliche Anleitung für die Lizenzanforderung finden Sie hier.

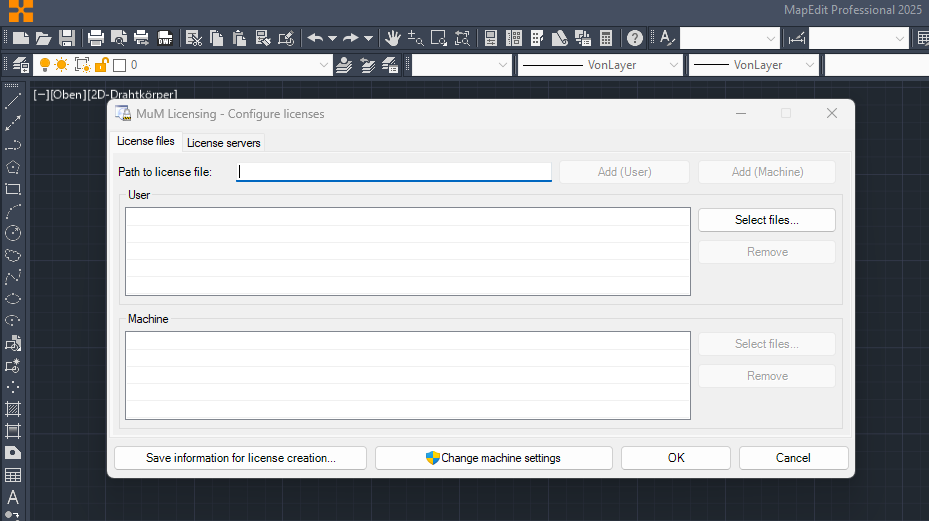

Für die Eingabe der Lizenz-Datei oder Lizenzservers kommt nach der Installation beim Start dieser Dialog:

Autodesk OEM (MapEdit CAD)

Setup und Installation

Setups

Für MapEdit CAD oder MapEdit Design Lizenzen werden ab Version 26.1 die gleichen Setups zur Installation, wie bei einer MapEdit Professional Lizenz verwendet. Die Ordner im Download Verzeichnis verweisen auf den Download Ordner MapEdit Professional --> MapEdit_ACADVersionsnummer.exe bzw. MapEdit_ICADVersionsnummer.exe.

Bitte laden Sie für die gewünschte Sprachversion die Setup Datei, beispielsweise MapEdit_ACAD{VERSION}.exe aus dem MapEdit / Professional / Stable Release-Verzeichnis herunter.

Öffnen Sie das selbstextrahierende Archiv durch ein Doppelklick und entpacken Sie das Installationspaket in ein Verzeichnis ihrer Wahl.

1. Starten Sie dort befindliche Setup.exe.
2. Stimmen Sie dem Software-Lizenzvertrag und Nutzungsbedingungen zu.

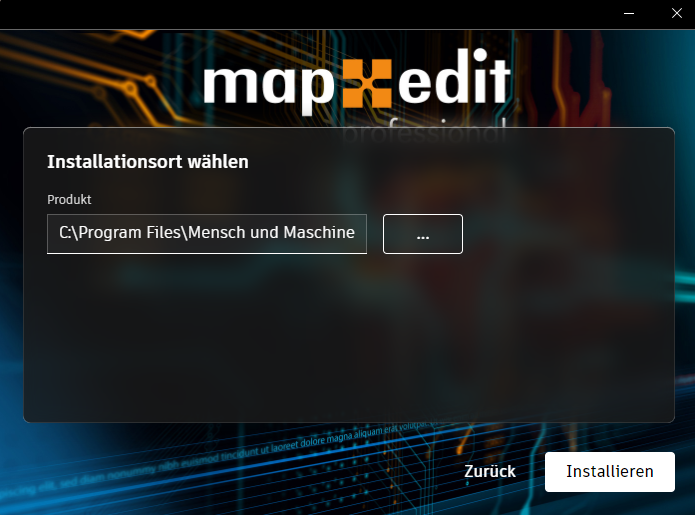

3. Wählen Sie ein Zielverzeichnis bzw. Installationsort.

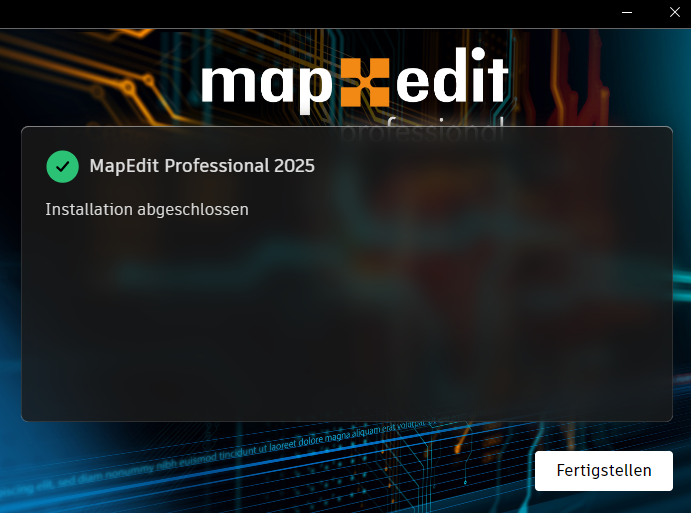

4. Das Programm wird installiert und nach Abschluss kommt diese Meldung.

Nach der Installation befinden sich ein Icon MapEdit Professional auf dem Desktop.

Mit einem Doppelklick startet das Programm das CAD und anschließend wird automatisch die Verbindung zum MapEdit Server hergestellt und der Anmelde-Dialog angezeigt.

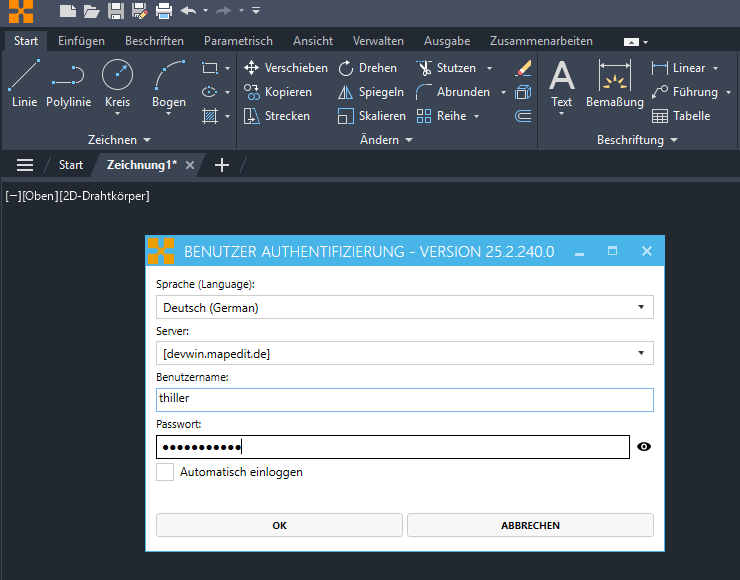

Nach erfolgter Lizenzprüfung kommt der Anmeldedialog zur Benutzer Authentifizierung:

Bitte geben Sie Ihren Benutzernamen und Passwort ein. Anschließend kann das Produkt genutzt werden.

Start Option Standalone

Zum Starten, ohne Login (nur CAD) von MapEdit Professional muss eine Option gesetzt werden.

Über die Eigenschaften des Icons sind im Standard (mit Login) diese Parameter gesetzt:

"[INSTALLATIONSPFAD]\MapEdit.Professional.exe" /language "de-DE"

Beispiel:

"C:\Program Files\Mensch und Maschine\MapEdit Professional 2025\MapEdit.Professional.exe" /language "de-DE"

Option

Wenn Sie dies um den Parameter /standalone ergänzen, wird kein Login am Server erzwungen und nur der CAD-Teil gestartet. Das hat vor allem den Vorteil, das es schneller startet, da u.a. keine Verbindung zum MapEdit Server aufgebaut wird. Sinnvoll wenn das Programm noch nicht gestartet ist und man nur z.B. eine DWG oder DXF Datei öffnen will.

Das bestehende Icon kopieren und in den Eigenschaften den Parameter hinzufügen:

"C:\....\MapEdit.Professional.exe" /language "de-DE" /standalone

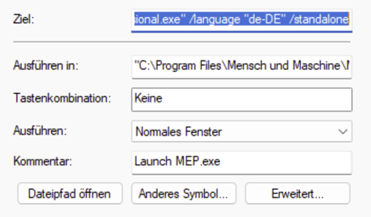

Screenshot Eigenschaften mit ergänztem Parameter:

IntelliCAD (MapEdit Design)

Setup und Installation

Setups

Für MapEdit CAD oder MapEdit Design Lizenzen werden ab Version 26.1 die gleichen Setups zur Installation, wie bei einer MapEdit Professional Lizenz verwendet. Die Ordner im Download Verzeichnis verweisen auf den Download Ordner MapEdit Professional.

Bitte laden Sie die Setup Datei, beispielsweise MapEdit_ICAD{VERSION}.exe aus dem MapEdit / Professional / Stable Release-Verzeichnis herunter.

Für die Installation von MapEdit Professional / MapEdit Design (IntelliCAD) werden folgende Softwareprodukte und Erweiterungen benötigt:

• Microsoft .NET-Framework 4.8
• Microsoft Visual C++ Runtime

Die Microsoft Visual C++ Runtime (VC15-19) müssen ebenso herunterladen und vorab dann installiert werden.

Hinweis

Ohne die Installation der Erweiterungen Visual C++ Runtime und Microsoft .NET-Framework 4.8 ist die Installation von MapEdit Design nicht möglich.

Nachdem Sie die Datei entpackt haben führen Sie zum Installieren das Setup MapEditProfessional.msi auf den dafür vorgesehenen Rechnern als lokaler Administrator aus.

Sollte bei einer der Installationen die Meldung "Setup ändern" oder "Zurücksetzen" kommen, dann ist bereits die gleiche CAD Version installiert. --> weiteres Vorgehen, siehe Update Installation.

Ansonsten dem Setup-Assistenten folgen:

Wählen Sie den Installationstyp Standard bzw. Typicalaus.

Anschließend drücken Sie Install und die Software wird installiert.

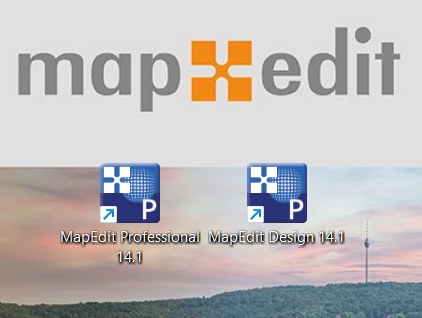

Nach der Installation befinden sich zwei Icons auf Ihrem Desktop:

• MapEdit Professional --> startet MapEdit Professional, Lizenzierung und Anmeldung am MapEdit Server (Core)
• MapEdit Design --> startet MapEdit Design, lokale Lizenz-Datei oder Verbindung zum Lizenzserver (Standalone)

Softwareverteilung

Hinweis bei Softwareverteilung

Eine Softwareverteilung ist mit dem Installations-Setup (.msi) möglich. Mögliche Tools für die Softwareverteilung sind:

• Microsoft MECM
• Microsoft Windows Intune
• Baramundi Deploy

Je nach Lizenzart kann die Lizenzkonfiguration direkt in die Registry geschrieben werden.

Für einzelnes Lizenzfile: Computer\HKEY_LOCAL_MACHINE\SOFTWARE\MuM\Mind

Für Netzwerk/Lizenzserver: Computer\HKEY_CURRENT_USER\SOFTWARE\MuM\Mind

Basis-Konfiguration

Um die Sprache und Hintergrundfarbe anzupassen, öffnen Sie bitte das Hauptmenü in MapEdit Professional.

Dann weiter unter "Options"

Im Reiter "Display" können die Sprache und die Farben angepasst werden. Um die Standard Sprache von Englisch auf Deutsch umzustellen klicken Sie auf die "..." neben "Language".

Wählen Sie "German" aus und klicken auf "OK"

Mit einem weiteren klick auf "OK" wird die Sprache umgestellt.

Um die Hintergrundfarbe umzustellen klicken Sie im Reiter "Anzeige" auf "Farbpalette". Hier haben Sie die Möglichkeit die Hintergrundfarbe, Cursor-Farbe und einige weitere Farbeinstellungen vorzunehmen

Wenn Sie alle Einstellungen vorgenommen haben, bestätigen Sie Ihre Eingabe durch Klick auf "Anwenden + Schließen"

Mit "OK" beenden Sie die Einstellungen.

Optional: Installation CAD Koordinatensysteme

Dies ist nicht zwingend notwendig in Verbindung mit einem MapEdit Server. Aber es kann für CAD Funktionen optional notwendig sein. Um unterschiedliche Koordinatensysteme korrekt nutzen zu können, muss im Anschluss die CSDictionary.msi installiert werden. Die Informationen zu Koordinatensystemen werden benötigt, um diese einer DWG zuweisen zu können, oder falls Inhalte transformiert werden sollen.

Die Koordinatensysteme werden unter folgendem Pfad abgelegt: C:\Program Files (x86)\ITC.

Installation Plugin für AutoCAD

Bitte laden Sie für die Setup Datei, beispielsweise MapEdit_AutoCADPlugin_{VERSION}.exe aus dem MapEdit / Professional / Stable Release-Verzeichnis herunter.

Mit diesem Setup wird das Plugin für MapEdit Professional für eine bereits auf dem Client-PC vorhandenes AutoCAD installiert.

Installation AutoCAD

Das AutoCAD ist wie gewohnt zu installieren bzw. ist auf dem Client-PC bereits installiert. Die kompatiblen AutoCAD Versionen entnehmen Sie bitte den Systemvoraussetzungen. Zur Installation führen Sie das Setup auf den dafür vorgesehenen Rechnern als lokaler Administrator durch.

Verbindung MapEdit Server

Die Installation von MapEdit Server ist Voraussetzung für die Verwendung von MapEdit Professional. Zu diesem Server muss eine http/https-Verbindung bestehen. Siehe auch mapedit.ini Konfiguration.

Installation Plugin

Das Installation-Setup des Plugins für AutoCAD MapEdit_AutoCADPlugin{VERSION}.msibefindet sich im SoftwareRepository im Verzeichnis ../MapEdit/Professional/Stable Release/

Sofern mehrere AutoCAD Versionen auf dem Client PC installiert sind, kann das Setup auch mehrmals ausgeführt werden bzw. wenn MapEdit Professional mit unterschiedlichen AutoCAD Versionen genutzt werden soll, muss das Setup mehrmals ausgeführt werden.

Ältere Versionen

Bis Version 25.2, oder älter, befindet sich das Installation-Setup des Plugins m Verzeichnis ../MapEdit/DesktopAndServer/Stable Release/25.2/

Startmenü

Nach der Installation wird im Startmenü an dem Client-PC ein Eintrag z.B. MapEdit Professional @ Map3 2024hinzugefügt. Sollte es mehrere AutoCAD-Installationen geben, so ist für jede Version ein Menüeintrag z.B. MapEdit Professional @ AutoCAD xxxx vorhanden. Dadurch kann man auswählen, mit welcher AutoCAD-Version das MapEdit Professional gestartet werden soll.

Update Installation

In Verbindung mit einer neuen MapEdit Server Version, werden auch Updates für die CAD-Programme, oder das Plugin für AutoCAD ausgeliefert.

Sofern das auf dem Client PC installierte CAD Programm aktuell ist, muss bei einem Update des MapEdit Servers keine extra MapEdit Client Aktualisierung durchgeführt werden. Dann wird der MapEdit Client automatisch beim ersten Zugriff auf den Server aktualisiert.

Für die Aktualisierung des CAD Programm müssen Sie je nach CAD-System unterschiedlich vorgehen.

1. Bei MapEdit Professional / MapEdit CAD (Autodesk OEM) muss bei einer Update Installation die vorhandene Version zunächst deinstalliert werden. Danach kann eine Neuinstallation der neuen Version auf dem Client erfolgen.
2. Wenn Sie ein Update von MapEdit Professional / MapEdit Design (IntelliCAD) durchführen, können Sie einfach das neue Setup ausführen. Es wird erkannt das eine Version vorhanden ist und die neue Version dann installiert.
3. Bei einem Update des MapEdit Servers wird auch automatisch das Plugin für AutoCAD auf dem Client aktualisiert, sobald der Anwendung das erste mal zugreift. Dh. es ist nur der Server zu aktualisieren und auf dem Client keine Änderung / Update notwendig.

Deinstallation

Bei der Deinstallation von MapEdit Professional / MapEdit CAD (Autodesk OEM) kann es vorkommen das nicht alle CAD Profilinformationen vollständig gelöscht wurden.

Dann muss vor der Update Installation für jedes Windows Benutzerprofil folgendes manuell gelöscht werden:

AppData Verzeichnis:

C:\Users\[USERNAME]\AppData\Roaming\Mensch und Maschine\MapEdit Professional 2025

C:\Users\[USERNAME]\AppData\Local\Mensch und Maschine\MapEdit Professional 2025\

Windows Registry:

Computer\HKEY_CURRENT_USER\Software\Mensch und Maschine\MapEdit Professional\R28
