Datenmodell

Vorbemerkungen

Wenn Sie eigene Tabellen verwenden wollen sollten Sie untenstehende Bezeichnungen nicht verwenden, denn es könnte sein, dass bei einem Update zufällig der gleiche Name verwendet wird und zu Konflikten führt. Falls sie Erweiterungen hinzufügen wollen, beachten sie auch den Hinweis zu EL_STRUCTURE_TYPE bei Auswahllisten.

  • Tabellen: EL_
  • Views: V_
  • Auswahllisten ID's > 10000

Bitte keine ME_ Prefix verwenden, da die MapEdit Systemtabellen standardmäßig diese verwenden.

Context menu

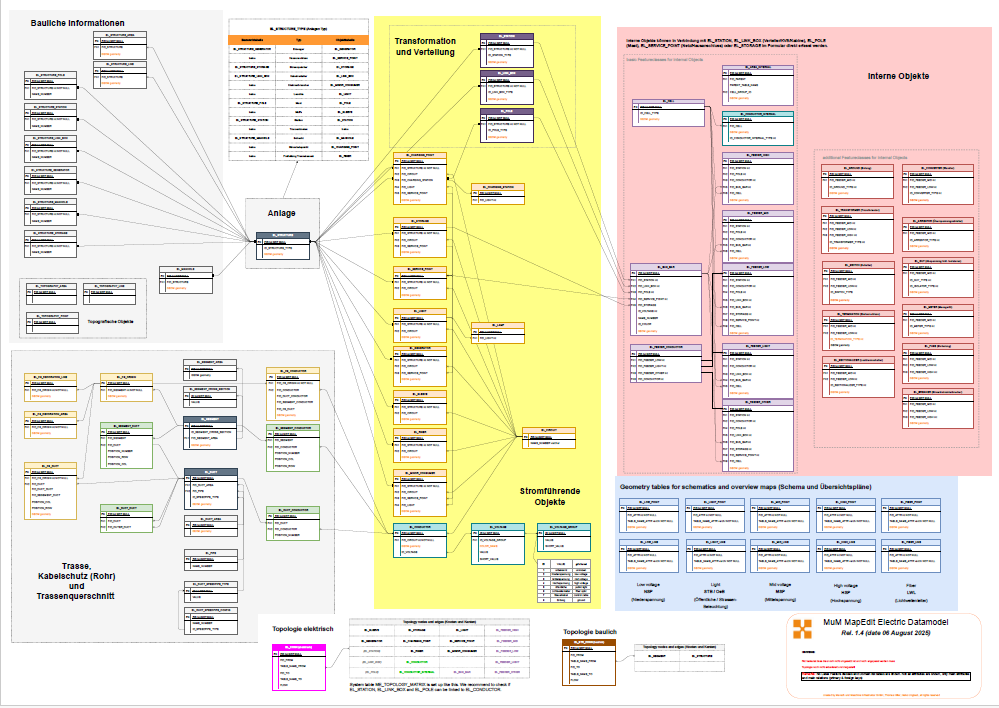

Hier klicken um das Datenmodell als PDF zu öffnen.

Datenmodell​

EL_STRUCTURE (Anlage)​

EL_SEGMENT (Trasse)​

Trassenquerschnitt (EL_SEGMENT_CROSS_SECTION)​

EL_CS_ORIGIN (Querschnitt)​

EL_CS_ORIGIN_LBL (Querschnitt Anschriebe)​

EL_CS_DUCT (Querschnitt Rohr)​

EL_CS_CONDUCTOR (Querschnitt Leitungsabschnitt)​

EL_DUCT (Rohr)​

Rohr in Rohr (EL_DUCT_DUCT)​

LWL Speedpipe Konfiguration (EL_DUCT_SPEEDPIPE_CONFIG)​

Rohrbereich (EL_DUCT_AREA)​

EL_PIPE (Rohrleitung)​

EL_STATION (Trafostation)​

EL_POLE (Mast)​

EL_RISER (Freileitung Trennelement)​

EL_GENERATOR (Erzeuger)​

EL_SERVICE_POINT (Hausanschluss)​

EL_LIGHT (Leuchtstelle)​

EL_LAMP (Leuchte/Leuchtmittel)​

EL_SLEEVE (Muffe)​

EL_STORAGE (Stromspeicher)​

EL_CHARGING_POINT (Stromladepunkt)​

EL_CHARGING_STATION (Ladestation)​

EL_MINOR_CONSUMER (Verbraucher klein)​

EL_MANHOLE (Schacht)​

EL_CIRCUIT (Leitung/Stromkreis)​

Die stromführende Objekte haben eine Relation zu EL_CIRCUIT (Stromkreis)

EL_CONDUCTOR (Leitungsabschnitt)​

Verbindet elektrische Punkt-Objekte (Knoten) und ist ein Linien-Objekt (Kante) der elektrischen Topologie.

Innenleben / Internas​

EL_CONDUCTOR_INTERNAL (internes Kabel)​

Verbindet elektrische Punkt-Objekte (Knoten) wie Sammelschiene und Abgang innerhalb eines Kabelverteilers oder Station und ist ein Linien-Objekt (Kante) der elektrischen Topologie.

EL_BUS_BAR (Sammelschiene)​

SpalteBeschreibung
ID_VOLTAGEDefiniert die Spannungsebene und in welcher Objektklasse die Abgänge erstellt werden.
ID_COLORMit dem Attribut ID_COLOR kann man die Farbe der Sammelschienen vor Ort dokumentieren. Es ist nur ein weiteres Attribut und für nichts anderes relevant. Es gibt eine Relation zu EL_BUS_BAR_COLOR.ID.
IS_SWITCHABLEJa/Nein Feld das gesetzt werden kann wenn die Sammelschiene schaltbar ist.
FID_xxxRelationen zu z.B. EL_STATION oder EL_LINK_BOX

Beim Erstellen eine Sammelschiene ist wichtig, dass man die Spannung (Mittelspannung, Niederspannung usw.) wählt. Wenn man z.B. Mittelspannung gewählt hat, dann werden Abgänge in der entsprechenden Objektklasse z.B. EL_FEEDER_MID erstellt.

Die Sammelschiene (EL_BUS_BAR) ist ein Punktobjekt, die interne Leitung (EL_CONDUCTOR_INTERNAL) ist eine Linie welche zwischen den Punkten gezeichnet wird und diese topologisch dann verbindet. Das bedeutet zwischen der Sammelschiene und den Abgängen muss eine oder können mehrere EL_CONDUCTOR_INTERNAL gezeichnet werden.

In der Regel sind bei EL_STATION 2-3 Sammelschienen und EL_LINK_BOX 2 Sammelschienen vorhanden. Es kann eine Sammelschiene oder auch mehrere in einer Station oder Verteilerkabine/kasten geben. Pro Sammelschiene gibt es n-fach Abgänge.

Wenn eine Sammelschiene gelöscht wird, werden die untergeordneten Objekte wie z.B. Abgänge nicht automatisch mit gelöscht. Die redundanten Relationen FID_STATION, FID_STORAGE, FID_SERVICE_POINT, FID_POLE, FID_LINK_BOX werden dann auf "NULL" gesetzt.

EL_FEEDER_XXX (Abgänge)​

SpalteBeschreibung
FID_BUS_BARStellt die Relation zu EL_BUS_BAR dar.
CIRCUITNummer des Abgangs. Bestimmt im Innenleben die Zeichnerische Position der Elements.
FID_STORAGEgleich Beschreibung wie FID_STATION (nicht bei allen EL_FEEDER_* vorhanden)
FID_SERVICE_POINTgleich Beschreibung wie FID_STATION (nicht bei allen EL_FEEDER_* vorhanden)
FID_POLEgleich Beschreibung wie FID_STATION (nicht bei allen EL_FEEDER_* vorhanden)
FID_LINK_BOXgleich Beschreibung wie FID_STATION (nicht bei allen EL_FEEDER_* vorhanden)
FID_STATION(fake Spalte) Ist nur für Darstellungszwecke vorhanden (doppelte Relation), die wirkliche Relation ist FID_BUS_BAR->EL_BUS_BAR.FID->EL_BUS_BAR.FID_STATION->EL_STATION.FID. Eine EL_FEEDER muss immer zwingend an einer EL_BUS_BAR hängen. Es darf also keine EL_FEEDER_* ohne EL_BUS_BAR geben die direkt an EL_STATION hängen.
Warnung

Von den Spalten FID_STORAGE, FID_SERVICE_POINT, FID_POLE, FID_LINK_BOX, FID_STATION darf immer nur eine gefüllt sein und alle anderen müssen NULL sein.

EL_FEEDER_HIGH (Abgang Hochspannung)​

EL_FEEDER_MID (Abgang Mittelspannung)​

EL_FEEDER_LOW (Abgang Niederspannung)​

EL_FEEDER_LIGHT (Abgang Beleuchtung)​

EL_FEEDER_OTHER (Abgang Sonstige)​

Für Steuerkabel, LWL usw.

EL_FEEDER_CONDUCTOR (Abgang Leitungsabschnitt)​

Wenn an einem Abgang mehrere Leitungsabschnitte verknüpft werden sollen, wird diese Tabelle benötigt.

EL_AREA_INTERNAL (Innenleben Fläche)​

Interne Systemtabelle um die Bereiche bzw. Rahmen der Detailzeichnung (Innenleben) räumlich begrenzt, sowie für eine Darstellung genutzt werden kann.

EL_CELL (interne Zelle)​

Mittelspannung und Hochspannung​

Für die Mittelspannung und Hochspannung können noch weitere Detailobjekte erfasst werden. Diese sind als Punktobjekte vorhanden und können eigenständige Geometrien besitzen.

  • Abspannung (EL_GUY)
  • Endverschluss (EL_TERMINATION)
  • Erdung (EL_GROUND)
  • Lasttrennschalter (EL_SECTIONALIZER)
  • Messgerät (EL_METER)
  • Schalter (EL_SWITCH)
  • Sicherung (EL_FUSE)
  • Stromkreisunterbrecher (EL_BREAKER)
  • Transformator (EL_TRANSFORMER)
  • Überspannungsableiter (EL_ARRESTOR)
  • Wandler (EL_CONVERTER)

Default Werte​

Bei folgenden Elementen wird ein Defaultwert für die Spannungsebene vergeben:

  • Leuchte --> Öffentliche Beleuchtung
  • Erzeuger --> Niederspannung
  • Verbraucher --> Niederspannung
  • Hausanschluss --> Niederspannung
  • Muffe --> Niederspannung

Bei folgenden Elementen wird kein Defaultwert für die Spannungsebene vergeben:

  • Stromladepunkt
  • Stromspeicher
  • Sammelschiene
  • Internes Kabel
  • Leitungsabschnitt
  • Mast 1:n --> Sammelschienen --> alle Spannungsebene
  • Verteiler --> 1:n Sammelschienen --> alle Spannungsebenen
  • Station --> 1:n Sammelschienen --> alle Spannungsebenen

Bei den Objekten wo ein "Default" sinnvoll erscheint wird die Spannungsebene gesetzt beim Erstellen des Objektes. Ansonsten kann dies über die Auswahlliste geändert werden.

Schema und Übersichtsplan​

Für Beleuchtung (LIGHT), Niederspannung (LOW), Mittelspannung (MID) und Hochspannung (HIGH) sind jeweils zwei Objektklassen per DEFAULT im Datenmodell vorhanden. Diese können mit den jeweiligen Objekten zur alternativen Darstellung / Geometrien verwendet werden. Siehe dazu Erfassung von alternativen Geometrien.

  • Linie (EL_%SPANNUNGSEBENE%_LINE)
  • Punkt (EL_%SPANNUNGSEBENE%_POINT)

Sonstiges​

Für die Bemassung (EL_DIMENSION) stehen Objektklassen zur Verfügung.

Ebenso sind Views zur Darstellung von Querschnitten und für die spezielle Darstellungviews von Hausanschluss-Informationen vorhanden.
