Funktionen
Die Elektrofachschale erweitert beim Laden die Kontextmenüs im Layer-Baum des MapEdit Professional Explorers in . Wenn für einen konkreten Layer zusätzliche Menüpunkte existieren, dann werden diese durch eine horizontale Linie von den Standardeinträgen abgetrennt. Zurzeit wird für alle Einträge aus der Elektro-Fachschale ein Blitz-Symbol verwendet.
Im Bild sind für den Layer Trasse die speziellen Befehle:
- Trasse digitalisieren
- Trasse aufbrechen
- Trasseninhalt am ausgewählten Punkt zeigen
- Stromexplorer
verfügbar.

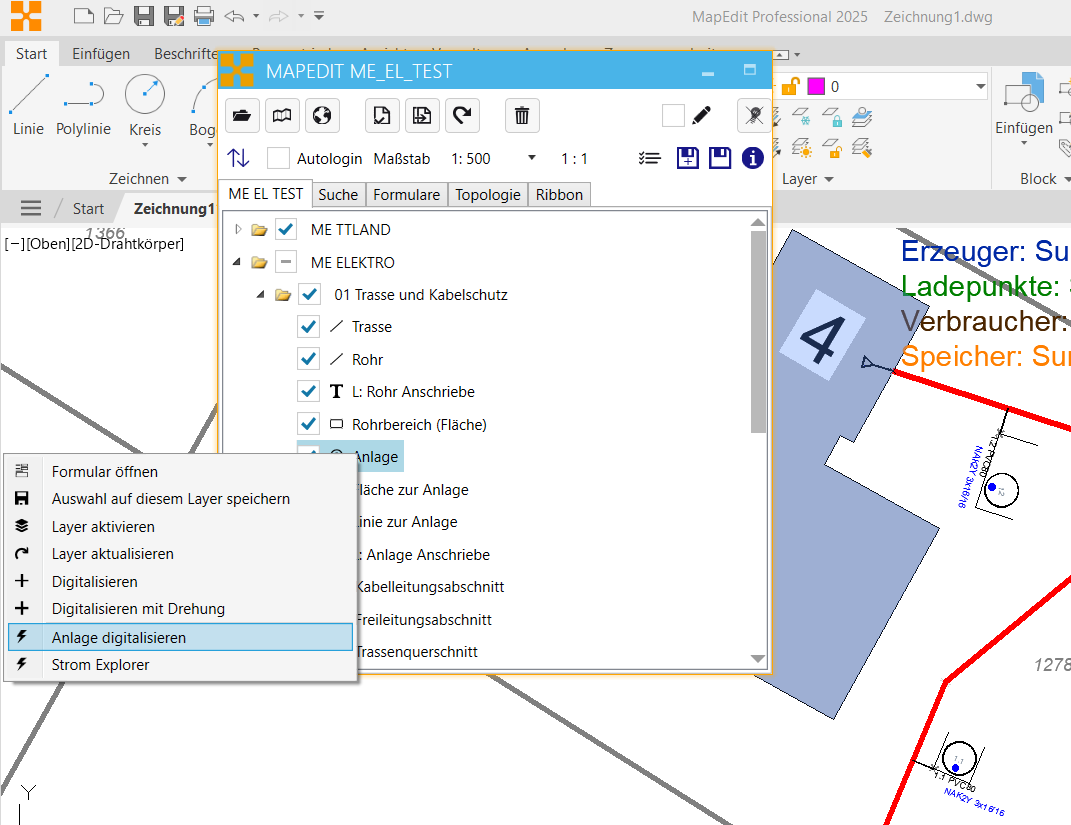

Im Bild sind für den Layer Anlage die speziellen Befehle:
- Anlage digitalisieren
- Stromexplorer
verfügbar.
Anlage digitalisieren
Der Menüpunkt Anlage digitalisieren steht bei den folgenden Objekten zur Verfügung:
| Objekt | erzeugt Anlage |
|---|---|
| Erzeuger | ja |
| Hausanschluss | ja |
| Kabelverteiler | ja |
| Kleinverbraucher | ja |
| Leuchte | ja |
| Mast | ja |
| Muffe | ja |
| Station | ja |
| Trassenknoten | nein |
| Schacht | nein |
| Stromspeicher | ja |
| Stromladepunkt | ja |
| Freileitung Trennelement | ja |
Die Anlage (EL_STRUCTURE) ist für die bauliche Topology in Verbindung mit der Trasse (EL_SEGMENT) das zentrale Knotenobjekt.
Mit der Ausnahme Trassenpunkt und Schacht wird für jedes dieser Objekte auch eine Anlage erzeugt.
Dh. wenn beispielsweise eine Muffe über die Funktion "Anlage digitalisieren" erstellt, wird eine Muffe und eine Anlage vom Typ Muffe automatisch mit erstellt. Zudem wird bei der Muffe die FID der Anlage eingetragen.
An einer Koordinate kann es nur eine Anlage geben. Es kann aber zu einer Anlage mehrere elektrische Objekte geben. Diese kann beispielsweise bei Muffen oder in einem Schacht der Fall sein, dann müssen aber alle mit der Anlage verbundenen Objekte (z.B. Muffe) alle den gleichen Typ haben.
Beispiel Standard 1:1 Objektbeziehung:
| Art | Typ/Objekt | Bedingung |
|---|---|---|
| Anlage (EL_STRUCTURE) | Muffe | FID=1 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=1 |
| Art | Typ/Objekt | Bedingung |
|---|---|---|
| Anlage (EL_STRUCTURE) | Hausanschluss | FID=100 |
| Elektrisches Objekt (EL_SERVICE_POINT) | Hausanschluss | FID_STRUCTURE=100 |
Anlage mit mehr als einem elektrischen Objekt gleichen Typs:
| Art | Typ/Objekt | Bedingung |
|---|---|---|
| Anlage (EL_STRUCTURE) | Muffe | FID=1 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=1 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=1 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=1 |
| Art | Typ/Objekt | Bedingung |
|---|---|---|
| Anlage (EL_STRUCTURE) | Schacht | FID=101 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=101 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=101 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=101 |
Beispiele welche nicht zulässig sind:
| Art | Typ/Objekt | Bedingung |
|---|---|---|
| Anlage (EL_STRUCTURE) | Muffe | FID=1 |
| Elektrisches Objekt (EL_SERVICE_POINT) | Hausanschluss | FID_STRUCTURE=1 |
| Art | Typ/Objekt | Bedingung |
|---|---|---|
| Anlage (EL_STRUCTURE) | Schacht | FID=1 |
| Elektrisches Objekt (EL_SLEEVE) | Muffe | FID_STRUCTURE=1 |
| Elektrisches Objekt (EL_LIGHT) | Hausanschluss | FID_STRUCTURE=1 |
Bei der Untersuchung, ob an dem Punkt an dem ein Objekt erzeugt werden soll schon Objekte existieren, werden auch alle elektrischen Objekte gefunden, die mit einer bestehenden Anlage verbunden sind.
Für die Prüfung auf bereits vorhandene Objekte wird die Genauigkeit 1cm verwendet. Es muss* mit Objektfang *gearbeitet werden.
Die Funktion Anlage digitalisieren läuft wie folgt ab:
Trassen digitalisieren
Für das Digitalisieren werden in einer Schleife Polylinien digitalisiert. Bei jeder einzelnen Polylinie werden die Stützpunkte untersucht.
Die neu erzeugte Polylinie wird folglich aufgebrochen, wenn ein innerer Stützpunkt auf einer Anlage liegt. Wenn am Start oder Ende der Polylinie eine Anlage ist, wird diese genutzt. Wenn nicht, wird eine Anlage erzeugt. Ist die neu erzeugte Anlage auf einer bestehenden Trasse, so wird diese aufgebrochen. Der Ablauf für das Digitalisieren einer Trasse ist im Folgenden dargestellt: AoEK sei hier ein Anfangs- oder Endknoten einer digitalisierten Polylinie.
Beim Digitalisieren muss mit Punktfang gearbeitet werden, denn zur Erkennung, ob der neue Stützpunkt auf einer Trasse oder einer bestehenden Anlage liegt, wird ein Radius von 10 mm genutzt. Wenn ein Stützpunkt einer neu digitalisierten Trasse auf einer Trasse liegt und dort noch keine Anlage existiert, so wird die Aktion Trasse aufbrechen ausgelöst.
Trasse aufbrechen
Befehl in Dialoge einbinden
In den Dialogen für die Anlage (EL_STRUCTURE), das Rohr (EL_DUCT) und den Leitungsabschnitt (EL_CONDUCTOR) kann ein Script-Button mit dem Namen $EL_BREAK_DUCT_CONDUCTOR eingebunden werden.
Dieser startet das Aufbrechen. Wird aus einem Rohr oder Leitungsabschnitt heraus gestartet, so muss ein Punkt auf einer Trasse gewählt werden, an dem sich eine Anlage befindet. Falls aus einer Anlage heraus gestartet wird, so wird die Position der Anlage direkt genutzt. Sollten sich am gewählten Punkt mehrere Trassen kreuzen, so muss eine Trasse gewählt werden. Am gewählten Punkt wird die Situation geprüft und die Schnittmenge der Leitungen zur Auswahl angezeigt.
Ablauf über Punktauswahl
Ablauf über Dialoge
Zugehörigkeitsalgorithmus
Wenn ein Rohr oder Leitungsabschnitt aufgebrochen wird, dann erhält das neue Rohr oder der neue Abschnitt eine Kopie aller Relationen. Beim Alten und Neuen wird dann kontrolliert, ob die Relation noch gilt. Bedingung ist, dass der erste und letzte Punkt des äußeren Rohres oder der äußeren Trasse vom inneren Objekt ein Abstandsquadrat < tol hat, wobei tol die Toleranz der elektrischen Topologie ist.
Schutzrohr erstellen
Die beiden Befehle Rohr erzeugen und Rohr erzeugen mit Start- und Endpunktauswahl ermöglichen die Erzeugung eine Rohres für einen bestehenden Leitungsabschnitt. Nach der Wahl des Befehls muss der Leitungsabschnitt ausgewählt werden. Wurde die Angabe des Start- und Endpunktes aufgerufen, so müssen jetzt der Start- und der Endpunkt auf dem Leitungsabschnitt gewählt werden. Die Punkte werden gegebenenfalls auf den Leitungsabschnitt projiziert. Bei falscher Punktangabe (beide vor dem Anfang oder nach dem Ende) wird der gesamte Leitungsabschnitt gewählt. Für den gewählten Bereich wird jetzt ein Rohr erzeugt und mit dem Leitungsabschnitt verknüpft. Danach kann die Geometrie der Rohrfläche gewählt werden.
Nach Bestätigung vermittels OK wird die Fläche erzeugt und mit dem Rohr verknüpft.
