Interne Objekte

Sammelschiene​

Sammelschiene

Internes Kabel​

Internes Kabel

Abgang Hochspannung​

Abgang Hochspannung

Abgang Strassenbeleuchtung​

Abgang Strassenbeleuchtung

Abgang Niederspannung​

Abgang Niederspannung

Abgang Leitungsabschnitten (EL_FEEDER_CONDUCTOR)​

Optional: Über die Objektklasse EL_FEEDER_CONDUCTOR können mehr als ein Leitungsabschnitt mit einem Abgang verbunden werden.

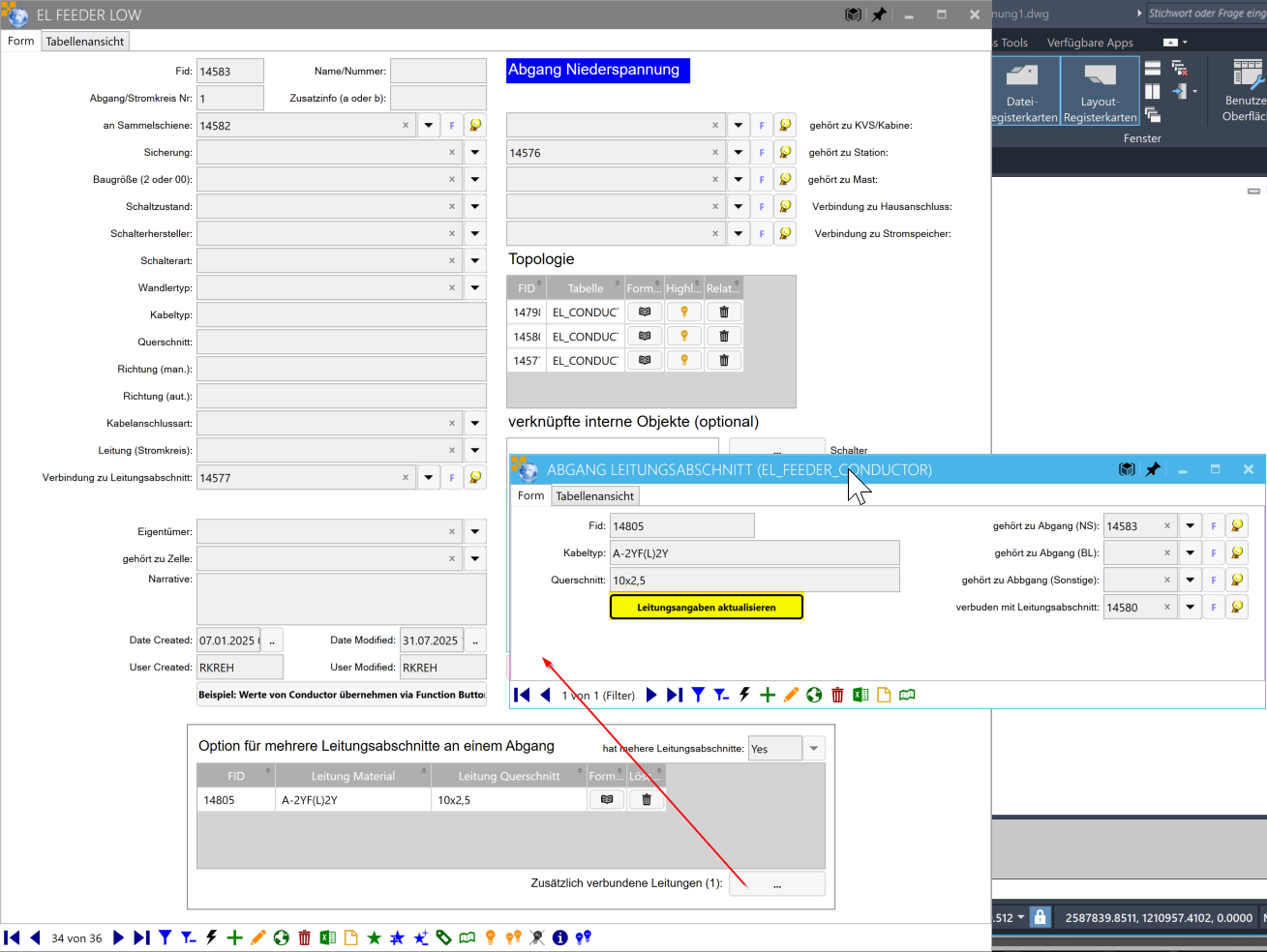

Abgang Niederspannung

Über den „gelb“ markierten Button werden Angaben der Leitung (Kabeltype und Querschnitt) in der Tabelle EL_FEEDER_CONDUCTOR gefüllt, ebenso wird die Topologie nachgeführt. Der Leitungsabschnitte geht also topologisch auf den Abgang (EL_FEEDER_LOW), somit stimmt dann auch die Netzverfolgung.

Abgang Mittelspannung​

Abgang Mittelspannung

Abgang Sonstige (EL_FEEDER_OTHER)​

Für Abgänge von Leitungsabschnitten z.B. Steuerkabel oder Telco die nicht in die anderen Spannungsebenen passen.

Interne Fläche (EL_AREA_INTERNAL)​

Internes Objekt für die Definition der Zeichenfläche der internen Objekte.

Interne Zelle (EL_CELL)​

Detailobjekte​

Optional: Es gibt folgende weitere interne Objekte, welche je nach Spannungsebene relational zu den Abgängen erstellt werden können:

Relation zu Mittelspannung Abgang

  • Abspannung (EL_GUY)
  • Erdung (EL_GROUND)
  • Messgerät (EL_METER)
  • Überspannungsableiter (EL_ARRESTOR)

Relation zu Mittelspannung und Niederspannung Abgang

  • Endverschluss (EL_TERMINATION)
  • Lasttrennschalter (EL_SECTIONALIZER)
  • Schalter (EL_SWITCH)
  • Wandler (EL_CONVERTER)

Relation zu Mittelspannung und Niederspannung und Hochspannung Abgang

  • Sicherung (EL_FUSE)
  • Stromkreisunterbrecher (EL_BREAKER)
  • Transformator (EL_TRANSFORMER)

In diesen Punkt-Objektklassen können weitere Informationen zu den Objekten am Abgang detailiert erfasst werden.
