Kartenverwaltung

Mit der Kartenverwaltung können Sie angeben, welche Karten in Ihr GIS eingebunden werden sollen, sowie Gruppierungen und Zeichenreihenfolgen festlegen. Es ermöglicht Ihnen, Karten einfach und effizient zu organisieren und zu verwalten.

Eine oder mehrere Karten müssen bei einem Kartenfenster zugeordnet werden. Ein Kartenfenster wird dann einem oder mehreren Projekten zugewiesen.

Alle Karten aktualisieren

Wenn Sie alle Karten ALLER Dokumente aktualisieren wollen gehen Sie auf "Karten->Kartenverwaltung" und drücken Sie den Knopf "Alle Karten aktualisieren". Dies kann ggf. länger dauern.

Wenn Sie nur die Karten des gerade aktiven Dokumentes aktualisieren wollen dann aktivieren Sie das Dokument und drücken dann den Knopf "Alle Karten aktualisieren".

Reiter Gruppierung

Hier wird die Anzeige, wie sie im Legendenbaum zu sehen ist konfiguriert.

Reiter Zeichenreihenfolge

Die Zeichenreihenfolge der Kartenlayer kann angegeben werden. Wichtig bei der Zeichenreihenfolge ist die Transparenz der Karten, da sich sonst manche Karte verdecken würden. Ein weiterer Aspekt ist eine grobe Reihenfolge von unten nach oben: Raster ➝ Flächen ➝ Linien ➝ Punkte ➝ Texte

Gruppe hinzufügen

Es können Gruppen und Untergruppen über den Befehl GRUPPE HINZUFÜGEN angelegt werden – die neue Gruppe wird immer unter dem Knoten, der gerade ausgewählt ist, eingefügt. Zusätzlich kann angegeben werden, ob die Gruppe direkt ausgeklappt ist beim Start oder nicht. Auch wird angegeben, ob die untergeordneten Elemente mit ein- oder ausgeschaltet sein sollen.

Befinden sich mehrere Karten in einer Gruppe, dann besteht die Möglichkeit die Karten dieser Gruppe so zu definieren, dass sich immer nur eine Karte der Gruppe aktiv sein kann.

Die Karten in der Steuerung haben dann einen runden Button und es kann immer nur eine Karte der Gruppe "Hintergrundkarten" eingeschaltet werden.

Andernfalls ist der Stil auf Standard eingestellt.

Nur eine Karte dieser Gruppe kann aktiv sein.

Durch das Setzen der Option bekommen alle Karten dieser Gruppe in der Ebenensteuerung (in MapEdit Desktop) sogenannte Radiobuttons.

Setzen Sie die Option "sichtbar bei Start" bei der Karte der Gruppe welche beim start ausgewählt sein soll und schalten Sie diese bei allen anderen Karten der Gruppe aus.

Dadurch kann immer nur eine Karte eingeschaltet sein.
So vermeidet man unnütze Last auf dem Server.

Wenn Sie wollen das hierbei auch "keine Karte" ausgewählt werden kann dann legen Sie eine Karte vom Typ "Tile" an, stellen Sie den Type auf "None" und nennen Sie die Karte z.B. "Keine Karte". Die erzeugt eine Karte ohne Inhalt.

Bitte beachten

Ab Version 25.2.298 gilt:
Wenn "sichtbar bei Start" bei mehr als einer Karte der Gruppe eingeschaltet ist dann greift die Option nur bei der ersten Karte die eingeschaltet ist.

Optionen für alle Kartenarten

Von Zoomstufe

Ab welcher Zoomstufe diese Karte angezeigt werden soll (eine Übersichtskarte soll z.B. nur von Level 12 – 17 angezeigt werden und dann kommen ALKIS / Katasterkarten und z.B. Kanaldaten aus MapGuide ab Level 16).

Bis Zoomstufe

Bis zu welcher Zoomstufe die Karte angezeigt werden soll (ist dort 20 eingestellt, dann wird ab 21 die Karte nicht mehr angezeigt). Der Layer der Karte in der Steuerung erscheint dann ausgegraut!

Max vorhandene Stufe

Wird in eine Stufe über diesen Wert gezoomt, dann werden die Daten der letzten
verfügbaren Stufe genommen und vergrößert dargestellt. Hierfür sollte bei dem
Darstellungseffekt nicht schnell eingestellt sein, da sonst Löcher im Bild entstehen
können.
Die falsche Einstellung dieser Zoomstufe kann dazu führen, dass ab einem gewissen Level die Karte unscharf dargestellt wird.
Um eine hohe Geschwindigkeit zu erreichen, setzen Sie bitte Max vorhandene Stufe auf den Zoomlevel, der Ihnen maximal als fertig gerenderte Karten vorliegen. Dann werden nicht unnötig Kacheln angefragt, die nicht existieren (z.B. bei OpenStreetMap das nur bis Level 18 geht oder wenn Sie eigene Luftbilder etc. haben, die nicht mit dem TileServer on demand erzeugt werden).
Wenn man zu Zoomleveln geht die höher als die maximale Einstellungen sind, dann
werden die Kacheln der letzten Zoomstufe gezoomt/streched dargestellt.

Deckkraft/Opacity

Damit wird die Transparenz der Karte definiert. 100 bedeutet volle Deckung, je kleiner der Wert, desto transparenter die Karte. Bei 0 ist die Karte nicht mehr sichtbar.

Darstellungseffekt

Bei jedem Layer kann ein Darstellungseffekt gewählt werden. Dieser bestimmt, mit
welcher Technik die Kacheln gelesen werden sollen. Es gibt folgende Auswahlmöglichkeiten:

Auswahl	Beschreibung
Schnell	Es werden nur die Kacheln geholt, die wirklich im aktuellen Zoomlevel benötigt werden. Dies ist die schnellste Darstellung jedoch sieht man in der Grafik dann teilweise Löcher solange die Kacheln noch geladen werden. Optisch kann diese Option teilweise langsamer erscheinen als die Option Sanft, da bei Sanft die Kacheln anderer Zoomlevel angezeigt werden, so lange die aktuelle Zoomstufe geladen wird. Wenn der Inhalt Ihrer Kacheln eines Layers hauptsächlich aus Leitungen besteht, also wenige flächenhafte Elemente hat, dann ist dies die optimale Einstellung. Wenn Sie jedoch Luftbilder oder Stadtpläne mit vielen farbigen Flächen haben, dann ist die Option Sanft oder Medium zu empfehlen.
Sanft	Es werden für den Ausschnitt die Kacheln des aktuellen Layers geholt und für alle Zoomstufen darüber. Dadurch erscheinen die Kacheln ohne Löcher und es ergibt sich ein sanfter Übergangseffekt beim Pannen und Zoomen. Da hierfür mehr Kacheln geladen werden ist die Geschwindigkeit etwas langsamer. Optisch kommen so die Kacheln zuerst leicht verschwommen und werden dann langsam immer klarer, wenn das laden etwas dauert. Hinweis: Bei Kacheln, die mit dem TileServer on demand (live) erzeugt werden und nicht vorgerendert sind, sollte diese Option nicht gewählt werden, sondern die Option "schnell".
Medium	Ist eine Mischung aus Schnell und Sanft.
Sanft bis Stufe 17 dann schnell	Beispiel: Bis Zoomstufe 17 wird im Modus Sanft gearbeitet und ab Level 18 und darüber im Modus schnell. Diese Methode ist zu empfehlen, wenn Sie gerne die Sanft Methode benutzen wollen und ihre Kacheln von Level 1 bis 17 vorgerendert haben, aber ab Zoomlevel 18 die Kacheln mit dem TileServer on demand (live) erzeugen lassen.
Sanft bis Stufe 18 dann schnell	gleich wie oben nur mit Level 18

Sichtbar bei Start

Der Kartenlayer ist angehakt und wird somit angezeigt wenn er in der
Zoomstufe eingestellt ist.

Tooltips konfigurieren

Mehr über das Konfigurieren von Tooltips finden Sie unter Tooltips konfigurieren.

Mehr... erweiterte Einstellungen

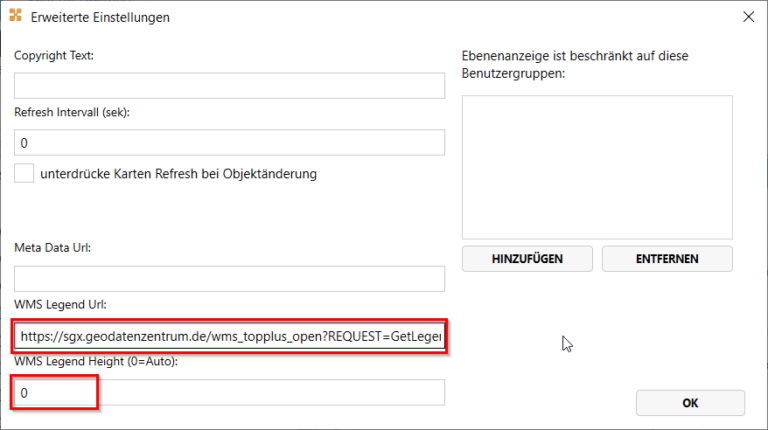

Für jede Karten lassen sich weitere Einstellungen definieren. Über den Schalter MEHR... gelangen Sie zu den erweiterten Einstellungen:

Einstellung	Beschreibung
Legenden Tooltip	Hier kann freier Text eingegeben werden, der in der Ebenensteuerung dann auf der Karte als Tooltip angezeigt wird.
Refresh Intervall (sek)	Die Karte wird in den angegebenen Sekunden refreshed.
Unterdrücke Karten Refresh bei Objektänderung	Grundsätzlich gilt, wenn man an einem Objekte aus der Datenbank etwas ändert, dann wird die Karte grundsätzlich neu geladen. Es gibt jedoch eine bestimmte Einrichtung wo das nicht erwünscht ist. Dann kann der Haken gesetzt werden und es erfolgt kein Refresh.
Meta Data Url	Trägt man hier eine URL zur Abfrage von Metadaten ein, dann erscheint in der Ebenensteuerung hinter dem Kartennamen und dem Reset Icon ein neues i-Icon mit einer Info Blase. Wenn man diese anklickt wird die angegebene URL geöffnet.
CopyrightText	Es besteht hier die Möglichkeit für jede Karte einen Copyright Text anzugeben, der unten links auf im MapEdit Fenster angezeigt wird. Werden bei mehreren Karten Copyright Einträge gemacht, dann können diese durch \n einen Zeilenumbruch in die nächste Zeile geschrieben werden. Nur wenn die Karte in der Ebenensteuerung aktiviert ist und angezeigt wird, wird auch der Copyright-Text angezeigt. Diese Copyright-Texte können bei Bedarf auch in den Ploteinstellungen positioniert werden und erscheinen dann im Ausdruck (siehe Kapitel Karten drucken).
Meta Data Url	Pro Karte kann eine URL zu den Metadaten eingetragen werden.
Ebenenanzeige ist beschränkt auf diese Benutzergruppen	Es besteht die Möglichkeit die Anzeige eines Kartenlayers über Benutzergruppen-Rechte zu steuern. Da hat den Vorteil, das die Darstellung der Karten nicht mehr nur durch unterschiedliche Projekte zu steuern ist, sondern jetzt einfacher über Benutzergruppen. Zum Beispiel soll die Karte Kanal nur für die Benutzer der Gruppe Tiefbauamt sichtbar sein. Über HINZUFÜGEN wird eine Benutzergruppe ausgewählt und dann wird der Kartenlayer nur dieser/diesen Benutzergruppe/n angezeigt. Über ENTFERNEN wird eine zugewiesene Benutzergruppe wieder entfernt. Ist keine Benutzergruppe hinzugefügt, dann wird der Kartenlayer allen Benutzergruppen angezeigt.
Show in Professional Preview Window	Bei Tile Server Karten (Und MapGuide/MapServer Hybrid Tile Karten) kann hiermit festgelegt werden welche Karten im MapEdit Professional Übersichtsfenster angezeigt werden sollen. Wird keine aktiviert versucht das System selbst eine Tile Karte zu finden.

Der Legenden Tooltip wird dem MapEdit Desktop Anwender in der Ebenesteuerung auf der Karte angezeigt, also wenn man mit dem Cursor auf die Karte geht (weil man diese eventuell ein- oder ausschalten will):

Die Meta Data Url wird in der Ebenensteuerung über das kleine Symbol i (Information) angezeigt und klickt der MapEdit Desktop Anwender auf das i dann öffnet sich die angegebene URL im Web Browser:

Show in Professional Preview Window wird bei Tile Server Karten (Und MapGuide/MapServer Hybrid Tile Karten) festlegen, welche Karten im MapEdit Professional Übersichtsfenster angezeigt werden sollen. Es können auch mehrere Karten übereinander angezeigt werden!

Wird über "Mehr" keine Karte festgelegt, dann wird die Tile Server Karte angezeigt, wo "sichtbar bei Start" aktiviert ist.

Karte hinzufügen (Kartenarten)

Es stehen verschiedene Kartenarten zur Verfügung:

• Tile
• MapGuide
• MapServer
• URL/WMS
• Vector
• Map Reference
• Vector Tile

Wenn eine neue Karte durch die Funktion KARTE HINZUFÜGEN hinzugefügt wird, dann wird i.d.R. ein Kartenname als Anzeigename vergeben. Der Kartenname kann hier direkt vergeben werden oder im Nachgang auch durch die Funktion UMBENENNEN umbenannt werden.

Kartentyp Tile (Kachel)

Unter Kacheln versteht man eine Pixelung der digitalen Daten in viele kleine
blattschnittfreie Rechtecke, die für eine schnelle Anzeige der Karten sorgen. Das Ergebnis einer Kachelung sind sog. Kacheln bzw. Tiles.

Der direkte Live-Zugriff auf die Daten der Datenbank erfolgt in der Regel erst in den höheren Zoomstufen, da sonst zu viele Kacheln vorgerendert werden müssten. Das bedeutet bis zu einer eingestellten Zoomstufe werden die vorgerenderten Kacheln angezeigt und danach live gekachelt oder z.B. die MapGuide-Karte direkt eingebunden, damit eine gute Performance gegeben ist.

Wir empfehlen zum Erstellen der Kacheln den MuM TileServer

Es gibt unterschiedliche Typen von Tile-Kartenlayern:

• TileServer
• OpenStreetMap
• Url
• None

Tile Type: TileServer

Wenn Kacheln über den TileServer eingebunden werden sollen verwenden Sie den Typ "TileServer"

TileServer Karten

Dazu muss über den TileServer Name angegeben werden, welcher TileServer verwendet werden soll. Und der Name der Karte bzw. Map, die in der TileServer Konfiguration festgelegt wurde.

OpenStreetMap als Einstiegskarte

Sie können Daten vom OpenStreetMap-Server herunterladen und kacheln lassen, so dass diese Kacheln bei Ihnen auf dem Server zur Verfügung stehen und damit nicht ständig ein Live-Zugriff auf den OSM Server besteht. Diese Kacheln können als Einstiegskarte genutzt werden.

Ein neuer Eintrag in der TileServer.properties (TileServer Konfiguration) ermöglicht das Rendern direkt vom OpenStreetMap Server und auch die Transformation in das
gewünschte Koordinatensystem:

tileserver.properties

#renderer settings
Renderer.1.Type=URL
Renderer.1.Source=OpenStreetMap
Renderer.1.Maps.1.Name=**OSM**
Renderer.1.Maps.1.ValidZoomLevels=12-18
Renderer.1.Maps.1.PreRenderZoomLevels=12-18

#new renderer for transforming tiles between different coordinate
#systems

#transformed maps
Renderer.2.Type=Transform
Renderer.2.Maps.1.Name=**OSM_Transformiert**
#base map is the map to be transformed
Renderer.2.Maps.1.BaseMap=**OSM**
#the target coordinate system is defined by
#this given RefSysInfo file
Renderer.2.Maps.1.TileSystem=CustomBing
Renderer.2.Maps.1.RefSysInfoFile=http://SERVERNAME/MumGeoData/RefSysInfo/RefSysInfo.xml

Diese transformierten Kacheln werden in der Kartenverwaltung als Tile Karte
eingebunden: OSM_Transformiert

Tile Type: Url

Wenn Kacheln direkt über eine URL eingebunden werden sollen verwenden Sie den Typ "Url"

Es können zum Beispiel Adressen zu Kacheln angegeben werden, die nach dem Bing Tile System aufgebaut sein müssen. Weiter Infos finden Sie hier:

http://msdn.microsoft.com/en-us/library/bb259689.aspx

Wenn Sie transformierte Kacheln (Ihr Stadtgebiet in Gauß Krüger bzw. LV03) gemeinsam mit nicht transformierten (Rest der Welt in Lat/Lon) Kacheln nutzen wollen, nutzen Sie bitte den Unterkartentyp URL und geben Sie diese URL an:

{Server}/Mum.Geo.Services/GetTile.ashx?
Store=OSM/{ZoomLevel}/{X}/{Y} \[T\].png
&ZoomLevel={ZoomLevel}&TrafoSuffix=t
&Url=http://b.tile.openstreetmap.org/ {ZoomLevel}/{X}/{Y}.png

Für den MuM Live Kachel Renderer geben Sie folgende URL an:

http://mywebserver:8080/TileServer/TileServlet?gettile
&map=Osnabrueck
&zoomlevel={ZoomLevel}
&X={X}
&Y={Y}

Bei mywebserver:8080 Ihre URL und Port eintragen.
Bei map="Osnabrueck" den Namen Ihrer Karte eintragen, den Sie in Ihrer TileServer.properties z.B. bei Renderer.1.Maps.1.Name vergeben haben.

Weitere mögliche Kartenserver:

Name	Serveradresse
OSM Virtual Earth	http://a.osm.virtualearth.net/{ZoomLevel}/{X}/{Y}.png
Wasserfarbenkarte	http://c.tile.stamen.com/watercolor/{ZoomLevel}/{X}/{Y}.jpg
Maps for Free Relief	http://maps-for-free.com/layer/relief/z{ZoomLevel}/row{Y}/{ZoomLevel}_{X}-{Y}.jpg
Bing Aerial mit Labels [Die Karte kommt vom Microsoft Kartenserver. Eine kommerzielle Nutzung ist kostenpflichtig.]	http://ecn.t0.tiles.virtualearth.net/tiles/h{QuadKey}.jpeg?g=580
Bing Aerial ohne Labels [Die Karte kommt vom Microsoft Kartenserver. Eine kommerzielle Nutzung ist kostenpflichtig.]	http://ecn.t0.tiles.virtualearth.net/tiles/a{QuadKey}.jpeg?g=580
Bing Road [Die Karte kommt vom Microsoft Kartenserver. Eine kommerzielle Nutzung ist kostenpflichtig.]	http://ecn.t0.tiles.virtualearth.net/tiles/r{QuadKey}.jpeg?g=580

Direkter lokaler Aufruf von Kacheln ohne TileServer

Über eine URL besteht auch die Möglichkeit Tiles direkt (ohne installiertem TileServer) aufzurufen. Hintergrund wäre eine komplette MapEdit Installation auf einem Laptop, der als Notfallgerät eingesetzt werden soll (MapEdit muss darauf auch offline laufen!): "MapEdit Standalone" und die Installation eines TileServers möchte man sich sparen.

Nun besteht die Möglichkeit die Kacheln vom Server (Intranet) zu holen und z.B. auf den Laptop auf C:\inetpub\wwwroot\MeineKacheln\ zu kopieren.

Dann im IIS einen Alias "MeineKacheln" einrichten, der auf dieses Verzeichnis zeigt. Die URL für diese Beispiel lautet:

http://servername/MeineKacheln/{ZoomLevel}/{X}/{Y}.png

Wenn die Kacheln keine PNG Dateien sind, dann die entsprechende Endung in der URL einsetzen.

{ZoomLevel}, {X} und {Y} werden dann zur laufzeit ersetzt.

Das geht nur wenn die Datenstruktur der Kacheln technisch so aufgesetzt sind:

Für jeden ZoomLevel ein Ordner, dann fuer X einen Ordner und dann die Kacheln mit Y als Name und Endung png.

Ansonsten muss das Format der URL auf die jeweilige Struktur angepasst werden.

Tile Type: OpenStreetMap (obsolet)

Info

OSM Karten werden heute über den TileServer eingerichtet!

Dieser Typ OpenStreetMap lädt Kacheln On Demand (bei Zugriff) von OpenStreetMap Server auf den lokalen Server herunter. D.h. die Kacheln müssen nicht vorab heruntergeladen werden, sondern werden auf Anfrage heruntergeladen. Dies ist auch der Nachteil von diesem Kartentyp!

Das halten der Kacheln auf dem eigenen Server ist zu empfehlen, weil Sie sonst im Dauerbetrieb ständig auf die OpenStreetMap Server zugreifen müssen was die OpenStreetMap Server belastet und nicht im Interesse von OpenStreetMap liegt.
Sie können z.B. auch Kacheln die Sie oft verwenden wollen (z.B. ihre eigene Stadt) vorab herunterladen und nach Gauß Krüger bzw. LV03 transformieren und andere Kacheln (den Rest der Welt) in LAT/LON belassen.
Damit können Sie die weltweiten Kacheln ebenso nutzen wie Ihre lokalen Kacheln in Gauß Krüger bzw. LV03.

Der Typ "OpenStreetMap" ist das gleiche wie der Typ "URL", nur dass automatisch
diese URL eingetragen wird:

{Server}/Mum.Geo.Services/GetTile.ashx?
Store=OSM/{ZoomLevel}/{X}/{Y} \[T\].png
&ZoomLevel={ZoomLevel}&TrafoSuffix=t
&Url=http://{RandomEx(ac)}.tile.openstreetmap.org/{ZoomLevel}/{X}/{Y}.png**

OSM-Karten kommen von einem OpenStreetMap Kartenserver. Ob dieser Server für kommerzielle Zwecke benutzt werden kann ist unklar bzw. auf Dauer nur eingeschränkt möglich. Die Kartenbilder selbst sind kostenlos. Wir empfehlen die benötigten Karten auf einen eigenen Server herunterzuladen, um den freien Server nicht zu beeinträchtigen.

Beim Einrichten des Kartenlayer muss nach OpenStreetMap bei Copyright Informationen folgender Text eingegeben werden: Daten von OpenStreetMap - Veröffentlicht unter CC-BY-SA 2.0. D.h. dieser Text muss auf dem Bildschirm erscheinen.

Kartentyp MapGuide

Für kleine Themenkarten kann man ab einem bestimmten Zoomlevel direkt auf MapGuide Karten gehen. Bei großen Projekten empfiehlt sich auf jeden Fall eine vorherige Kachelung der MapGuide Karte und erst in einem großen Maßstab (z.B. Zoomlevel 20) den direkten Zugriff auf MapGuide. Für die Kartenart MapGuide wird immer nur der angezeigte Kartenbereich am MapGuide Karten Server abgefragt. Daher wird die abzufragende Datenmenge immer geringer, je weiter man in die Karte hineinzoomt.

Der MapGuide Server ist leider nicht sehr belastbar und wenn viele Anwender gleichzeitig auf die MapEdit Karte zugreifen werden, sollte man einen Live-Zugriff auf MapGuide vermeiden!

Die bessere Variante:
Einen MapGuide Kartenlayer anlegen, damit man die MapGuide Legende im MapEdit nutzen kann und den Live-Zugriff auf MapGuide auf das höchste Zoomlevel setzen (28). Der Zugriff für diese Karte wird jedoch über den TileServer eingerichtet (es werden dann nur Kacheln angezeigt).

Bei der Anzeige der Kartenlayer (in der Legende in MapEdit) erscheint je nach Situation eine Weltkugel, die folgendes bedeutet:

Weltkugel blinkt
es werden die Kartendaten gerade live vom MapGuide Kartenserver abgerufen

Weltkugel blinkt nicht
die Kartendaten wurden vom MapGuide Kartenserver abgerufen

keine Weltkugel sichtbar
die Kartendaten kommen nicht von einer MapGuide Karte sondern z.B. vom TileServer

Optionen für den Kartentyp MapGuide

Type
Stellen Sie diesen Parameter bei Verwendung der Kartenart MapGuide den Wert auf None, damit keine Abfragen an den TileServer erfolgen.

Benutze MapGuide Live ab Zoomstufe
Hier geben Sie an, ab wann der direkte Live- Zugriff auf die MapGuide Karte erfolgen soll, während bei den anderen Zoomstufen dann Kacheln angezeigt werden.

Vorschau beim Zoomen erzeugen
Diese Option wird in der Voreinstellung gesetzt, damit beim Hineinzoomen auf eine MapGuide Karte immer eine Vorschau angezeigt wird bevor die Live-Karte fertig angezeigt wird. Wird die Option deaktiviert, dann wird Ihnen beim Zoomen so lange eine leere Karte angezeigt, bis die MapGuide Abfrage abgearbeitet ist und die Karte angezeigt wird.

Ausgeklappt bei Start
Wird hier der Haken gesetzt, dann wird die Legende der MapGuide Karte beim Start schon ausgeklappt angezeigt.

Aktualisieren
Machen Sie nachträglich Änderungen in der MapGuide Karte, zum Beispiel es kommen neue Layer dazu oder Layer werden in den Eigenschaften verändert, dann müssen Sie die jeweilige MapGuide Karte aktualisieren. Beim Aktualisieren werden die kleinen Symbole aus der MapGuide Legende der Karte in MapEdit gespeichert.

Alle Icons landen unter

C:\inetpub\wwwroot\MumGeoData\Repositories\Default\MapGuideLegendIcons\

und darunter stehen die MapGuide Karten.

Kartentyp Mapserver

Der MapServer ist kein GIS sondern Software zur Erstellung von Bildkarten mit räumlichem Bezug. Er unterstützt die gängigsten Raster- und Vektorformate.

Prinzip MapServer

Das Mapfile ist das Herz von MapServer:

• Die Steuerung der eigentlichen Kartenanfrage wird über eine Projektdatei oder kurz "die Map Datei" (*.map) gesteuert.
• Die Map Datei ist mit einer Desktop GIS Projektdatei vergleichbar
• Bei jeder Anfrage wird die Projektdatei von oben nach unten ausgelesen
• Bei jeder Anfrage werden dynamische Bilder erzeugt, die direkt an den Client gesendet werden

Hier besteht die Möglichkeit auch angebotene WFS Karten mit einzubinden. Weitere Einzelheiten finden Sie hier: https://mapserver.org/de/input/vector/wfs.html?highlight=wfs

Möchten Sie Daten aus WFS-Diensten in z.B. eine Oracle Datenbank kopieren und von dort aus darstellen, dann sprechen Sie das MuM Consulting Team an. Es besteht hier die Möglichkeit mit FME oder kundenspezifischen Tools zu agieren!

Die Map Datei besteht aus einzelnen Parametern mit Wertzuweisung sowie aus Blöcken (Sektionen). Die Blöcke (MAP, WEB, PROJECTION, LEGEND, SCALEBAR, QUERYMAP, LAYER, CLASS, STYLE, ...) beginnen mit einem Schlüsselwort und schließen mit END.

Beispiel:

Es gibt einige wichtige Konzepte, die beachtet werden müssen, bevor Sie Mapfiles zuverlässig zum Konfigurieren von MapServer verwenden können.
Weitere Informationen finden Sie hier
https://mapserver.org/de/mapfile/index.html

Optionen für den Kartentyp MapServer

Map Server
Über den 3-Punkte-Knopf waehlen Sie den Aliasnamen der MapServer Verbindung aus.

Map Name
Über den 3-Punkte-Knopf wählen Sie das mapfile für die Kartendarstellung aus, z.B. my_raster. In der Anzeige wird auf das Suffix .map verzichtet.

Url
Die Adresse für MapEdit, um die Daten aus dem MapServer in MapEdit zu visualisieren. Diese ist nicht editierbar und wird vom Programm ausgefüllt.

Extended URL Parameter Wenn Sie die URL um eigene Parameter erweitern müssen können Sie diese hier angeben. Diese Parameter werden dann am ende der URL angehängt.

Kartentyp Vector

Damit Vektor Karten genutzt werden können, müssen die Datenbankverbindungen unter "Projekt / Datenbankverbindungen" eingerichtet werden.
Als Vektordaten können Sie Geometriedaten von Oracle Spatial (wie MAP sie nutzt) und auch TB2 Geometrie Daten (GEOM-Tabellen) nutzen.
Hat ein TB2 User zusätzlich parallel zu den GEOM Tabellen auch Oracle Spatial Daten, so werden die Oracle Spatial Daten den GEOM Tabellen vorgezogen.
Hinweis: Das nutzen von Vektorkarten sollte möglichst vermieden werden, da es aus
Gründen der Performance die schlechteste Variante ist!

Beispiel für einen Linien Layer:

Beispiel für einen Text Layer:

Bei Text Layern wird im Feld "Text" die Spalte angegeben deren Inhalt ausgegeben werden soll. Benutzen Sie den Knopf rechts neben dem Text Feld um eine Spalte auszuwählen.

Hier können händisch auch beliebige andere SQL Ausdrücke eingegeben werden.
Verwenden Sie Doppelpipes um Ausdrücke zusammen zu setzen.

Beispiel:

'Meine FID ist '||FID||' und mein Name ist '||NAME

Bitte beachten

Die Spaltennamen werden hier nicht in Klammern geschrieben. Also nicht {FID} sondern FID.

Bei jeder Änderung der Karte Daten neu abrufen
Die Daten werden jedes Mal, wenn die Karte gepant oder gezoomt wird neu abgerufen.
Es werden nur die Daten des aktuellen Bildausschnittes abgerufen. (Dies bedingt Oracle Spatial)

Daten bei jedem Start von MapEdit neu abrufen
Alle Datensätze der Tabelle werden bei jedem Start von MapEdit abgerufen und dann
verwendet.
Diese Option sollte nur für kleine Datenmengen verwendet werden, da sie den
Hauptspeicher belastet.

Daten einmalig abrufen und im Cache speichern
Alle Datensätze der Tabelle werden einmalig abgerufen und dann auf dem Client
gespeichert.

Wenn auf den Refresh-Button hinter dem Layernamen gedrückt wird, werden die Daten aktualisiert.
Diese Option sollte nur für Daten verwendet werden, die sich nicht ändern.
Diese Option sollte nur für kleine Datenmengen verwendet werden da sie den
Hauptspeicher belastet.

Hinweis zu Labelanschreiben:
Im Feld Text kann mittels des Knopfes ein Feld zum anschreiben ausgewählt werden.

Auf der rechten Seite im Layerfenster finden Sie die Stilisierungseinstellungen der
angezeigten Objekte. Man wählt aus, ob es sich um Linien, Punkt, Flächen oder Textlayer handelt und vergibt dann Farbe, Breite etc.

Kartentyp WMS (URL/WMS)

Der Kartentyp URL/WMS kann genutzt werden wenn man ein Kartenausschnitt via "Bounding Box" anzeigen will. Die "Bounding box" gibt die min-max Koordinaten des aktuellen Kartenausschnittes im Kartenviewer an und holt bei jedem bewegen der Karte (Zoomen und Pannen) die ganze Karte neu.

Die ist langsamer als das Verwenden von vorgerenderten Kacheln ist aber hilfreich wenn man live Karten anzeigen will.

WMS ist eine weltweite Schnittstelle, über die Karten von einem Web Map Server
eines Datenanbieters digital zur Verfügung gestellt werden, indem der Server auf
Anfragen mit Kartenbildern und Sachinformationen antwortet. Jeder WMS hat eine
individuelle Internetadresse (URL), über die seine Schnittstelle vom Datennutzer angefragt werden kann. Die meisten WMS verwenden dabei derzeit die Version "1.1.1" oder "1.3.0".
Damit MapEdit mit der Software des Datenanbieters über eine WMS-Schnittstelle
kommunizieren kann, müssen sich die Software des Servers des Datenanbieters und MapEdit zunächst auf eine Version der WMS-Schnittstelle einigen, die beide Seiten verstehen können. In den allermeisten Fällen setzt der Datenanbieter die höchste Version ein. Die WMS-Schnittstelle kann von MapEdit ausschließlich angefragt werden. Das heißt, MapEdit holt sich z.B. Kartenbilder vom Kartendienst ab. Dazu richtet MapEdit sog. Anfragen (Requests) mit Parametern an den WMS-Dienst.

In Abhängigkeit der WMS-Version sind folgende Parameter für MapEdit von Wichtigkeit:

Parameter	Version 1.1.1	Version 1.3.0
Version	&VERSION=1.1.1	&VERSION=1.3.0
Koordinatensystem	&SRS=EPSG:…	&CRS=EPSG:…
Boundingbox	&BBOX={XMin},{YMin},{XMax},{YMax}	&BBOX={YMin},{XMin},{YMax},{XMax}

Ab Version 1.3.0 müssen die oben genannten Parameter gesetzt werden. Diese haben sich verändert z.Bsp. anstatt SRS muss es jetzt CRS heißen und die Werte in der BBOX haben sich von der Reihenfolge geändert. Hier jeweils ein Beispiel mit den markierten Werten:

WMS 1.1.1

http://…./Strassennetz/MapServer/WmsServer?
&REQUEST=GetMap
&SERVICE=WMS
&VERSION=1.1.1
&SRS=EPSG:31467
&BBOX={XMin},{YMin},{XMax},{YMax}
&LAYERS=0
&STYLES=
&FORMAT=image/png
&Width={DisplayWidth}
&Height={DisplayHeight}
&TRANSPARENT=TRUE
&BGCOLOR=0xFFFFFF

WMS 1.3.0

http://…/WMS_Luftbilder_aktuell/MapServer/WMSServer?
&REQUEST=GetMap
&SERVICE=WMS
&VERSION=1.3.0
&CRS=EPSG:31467
&BBOX={YMin},{XMin},{YMax},{XMax}
&LAYERS=0
&STYLES=default
&FORMAT=image/png
&Width={DisplayWidth}
&Height={DisplayHeight}
&TRANSPARENT=FALSE
&EXCEPTIONS=application/vnd.ogc.se_inimage

Eine der wichtigsten Anfragen ist die GetCapabilities-Anfrage (Zeig mir, was Du alles kannst). Ihr Ergebnis ist eine xml-Datei, die dem Anwender genau zeigt, welche Fähigkeiten er von diesem Kartendienst des Datenanbieters erwarten darf. Er kann daraus ersehen, welche Anfragen von dem WMS, also dem Kartendienst, beantwortet werden können. Es muss z.B. herausgefunden werden, welche Version, welche Layer, welche Koordinatensysteme und welche Styles usw. für den WMS Dienst verwendet werden. Z.B. davon:

http://www.lfu.bayern.de/gdi/wms/laerm/hauptverkehrsstrassen?REQUEST=GetCapabilities&SERVICE=WMS
&EXCEPTIONS=application/vnd.ogc.se_inimage

Ergebnis:

WMS Karten sollten besser über den TileServer eingebunden werden. Das Einbinden in den TileServer ist immer die bessere Variante, da der TileServer die Daten rendert, cached und dadurch die Performance und das Lastverhalten besser ist.

Für Information zum WMS GetFeatureInfos siehe
https://help.mapedit.de/docs/dokumentation/MapEdit-AppBuilder/ribbon-definitions/ribboncommands/oftenused/#open-url---getfeatureinfo

Bitte beachten

WMS und WMTS und sind zwei verschiedene Technologien. Verwechseln Sie diese nicht miteinander. WMTS können via TileServer eingebunden werden. Siehe Kapitel weiter unten.

WMS Legende hinzufügen

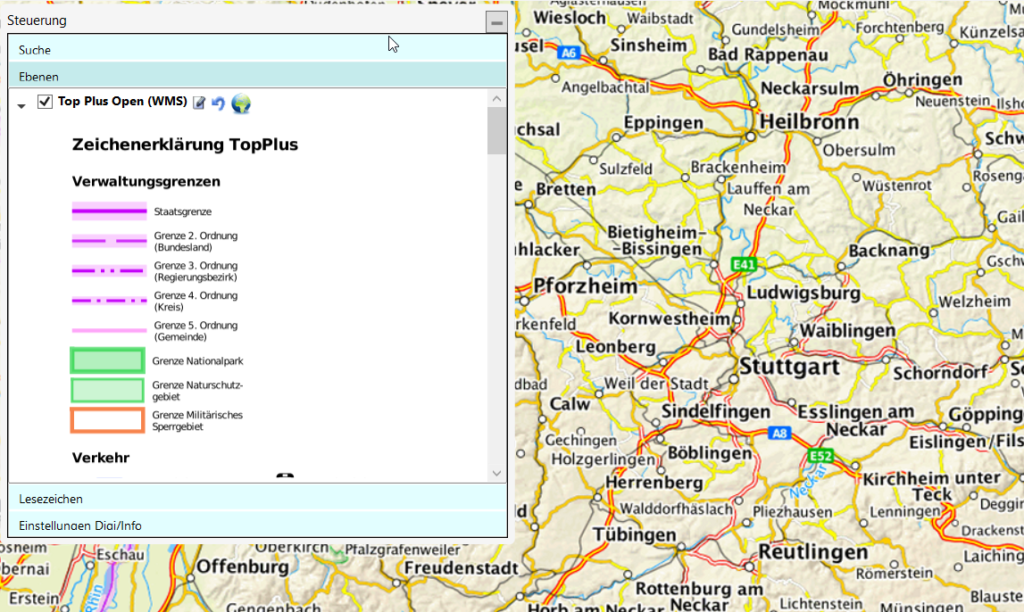

Bei Karten/Layer vom Typ WMS kann optional eine Legende angezeigt werden.

Es kann die OGC konforme Abfrage bei den erweiterten Einstellungen in der Kartenverwaltung eingegeben werden.

Anmerkung

Der WMS Server muss dies auch unterstützen bzw. Sie müssen bei dem WMS Server die Verfügbarkeit abfragen.

Gehen sie in die Kartenverwaltung zur gewünschten WMS Karte.

Über MEHR kommen sie zu den erweiterten Einstellungen, dort bei WMS Legend URL die OGC konforme URL eingeben.:

Das Feld WMS Legend Height ist optional. Wenn man es auf 0 setzt kommt das Bild in Originalgrösse. Es kann sein das das Bild zu gross oder zu klein vom Server kommt und dann nicht gut dargestellt wird.

Anmerkung

Wenn man die Grösse in "WMS Legend Height" angibt, dann ist die Breite automatisch proportional dazu.

Manche WMS Server unterstützen in der URL die Parameter. Hierbei sollte man immer die HEIGHT/WIDTH Angabe in der URL verwenden, sofern der Server dies unterstützt.

Beispiel: &HEIGHT=100&WIDTH=100

Beispiel URL WMS Karte

http://sgx.geodatenzentrum.de/wms_topplus_web_open?REQUEST=GetMap
&SERVICE=WMS
&VERSION=1.3.0
&FORMAT=image/png
&Layers=web
&CRS=EPSG:31467
&BBOX={YMin},{XMin},{YMax},{XMax}
&Width={DisplayWidthPixel}
&Height={DisplayHeightPixel}
&TRANSPARENT=TRUE
&Styles=inspire_common:DEFAULT

Beispiel URL WMS Legende

https://sgx.geodatenzentrum.de/wms_topplus_open?REQUEST=GetLegendGraphic
&SERVICE=WMS&VERSION=1.3.0&FORMAT=image/png&Layer=web

Optionen für den Kartentyp URL/WMS

WMS Proxy
In MapEdit können beliebige URL/WMS als Datenquellen angebunden werden. Wird der WMS Dienst mit einem Benutzer/Passwort oder über Proxy gesichert, dann können die Daten hier eingegeben werden.

URL Wizzard
Der URL Wizzard gibt den Anwendern die Möglichkeit, die benötigte URL für einen WMS Dienst automatisch abzufragen und generieren zu lassen. Klicken Sie auf den Schalter URL Wizzard und geben dort den Link zu dem gewünschten WMS Server ein. Diese Information bekommen Sie von den WMS Anbietern. Zum Beispiel
WMS Dienste vom Land Rheinland Pfalz. Auf der Homepage vom jeweiligen Geoportal bekommt man den Link heraus, über den die WMS Karten geliefert werden.
Den Link geben Sie in den URL Wizzard ein und es werden im nächsten Fenster
automatisch die möglichen Kartenlayer, die dieser WMS anbietet, angezeigt

Klicken Sie den gewünschten Layer an und MapEdit erstellt den kompletten benötigten Aufruf für diesen WMS Dienst automatisch in dem Kartenlayer. Mit Schließen wird der Layer in der Steuerung eingefügt und die Daten vom WMS
angezeigt.

Beispiel

http://www.lfu.bayern.de/gdi/wms/laerm/hauptverkehrsstrassen?
&REQUEST=GetMap
&SERVICE=WMS
&VERSION=1.3.0
&FORMAT=image/png
&STYLES=default,default,default,default,default
&Layers=lsemroadby,isophoneln57,isophonelden67,mroadbyln,mroadbylden
&CRS=EPSG:25832
&BBOX={YMin},{XMin},{YMax},{XMax}
&Width={DisplayWidth}
&Height={DisplayHeight}
&TRANSPARENT=TRUE

Test
Hier können Sie den Aufruf zum WMS testen.

Kartentyp Vector Tile

Vector Tiles können nur in Zusammenhang mit MapEdit Mobile/Web verwendet werden. In MapEdit Desktop stehen diese nicht zur Verfügung.

Kartentyp Map Reference

Optionen für die Kartenart MapReference

Es können Kartenverwaltungen miteinander kombiniert werden.

Zum Beispiel erstellt man eine Kartenverwaltung in der alle Luftbilder eingerichtet sind. Diese Hintergrundbilder werden in alle Projekte eingehängt und haben dadurch eine Referenz auf die eine Kartenverwaltung.

Gibt es ein neues Luftbild, dann muss die neue Karte nur in die original Kartenverwaltung eingehängt werden und erscheint durch die Referenz automatatisch in allen anderen Projekten!

Hinweise zur Nutzung von WMTS

MapEdit Desktop unterstützt direkt kein WMTS, sie können WMTS aber via TileServer als Kacheln in MapEdit Desktop einbinden.

Mit dem TileServer lassen sich als Notbehelf ev. bestehende Kacheln transformieren.

• 1.) Tileserver URL einbinden und Transform mit Mapedit Refsys neue Karte und dann einbinden, dann werden diese nochmals gerendert. Derzeit ist diese Variante via Tileserver die bevorzugte. Auch wenn diese das Rendering nochmals macht und einen "zweiten" lokalen Cache erzeugt, wie bei einem WMS oder anderen Datenquellen auch.

• 2.) Alle Karten auf Koordinatensystem 3857 und keine Refsys mehr. Aber Achtung dann ist Koordinatenanzeige und Digitalisieren in MapEdit Desktop eingeschränkt

• 3.) Direkt die WMTS einbinden, aber dann gibt es einen Versatz. Ein direktes Einbinden von WMTS geht auch, wenn man in MapEdit Desktop komplett das Kordinatensystem auf 3857 umstellt. Bei reinem lesendem Zugriff kann das ja sinnvoll sein in einem Projekt. Aber sobald man Daten / Geometrien schreiben / ändern will, kann man es damit nicht machen. Das wird erst gehen wenn die Umstellung des Desktop Viewers auf einen anderen softwaretechnisch umgesetzt ist.

Information

Map3d und QGIS transformieren Grafik von einem System in ein anderes. Der TileServer nutzt den Ansatz mit der RefSysInfo-Datei, der von MapEdit stammt. Damit kann man aber die Grafik nicht so transformieren, dass sie wirklich in einem anderen System ist. (Hierzu gibt es zu wenige Transformationsparameter, da dort nur das Rechteck in der RefSysInfo-Datei genommen wird).

Der TileServer sollte das Abrufen von reinen URLs auch können und zwar in etwa so:

Renderer.1.Type=URL
Renderer.1.URL=https://sgx.geodatenzentrum.de/wmts_topplus_open/tile/1.0.0/web/default/WEBMERCATOR/{ZoomLevel}/{Y}/{X}.png
Renderer.1.Maps.1.Name=MeineWMTSKarte

Karte entfernen

Durch den Befehl ENTFERNEN können Karten aus dem Projekt gelöscht werden.
