Formulare

Fehlende Formulare

Fehlende Formulare werden in MapEdit Desktop als Standard-Formular erzeugt werden. Standard heißt, dass die Spalten und Relationen der darunterliegenden Tabelle ausgewertet werden, um dann für jede Spalte ein passendes Control anzulegen.

Info

In MapEdit Mobile werden die dynamisch generierten Formulare nicht abgespeichert, sondern immer wieder neu erzeugt. Damit ist sichergestellt, dass Änderungen an der darunterliegenden Tabelle (neue/fehlende Spalten) übernommen werden. Dies steht im Gegensatz zu MapEdit Desktop, wo diese Formulare abgespeichert werden. Der Nutzer kann aber ein Formular weiterhin im AppBuilder anlegen, was dort abgespeichert und dann in den Clients verwendet werden kann.

Formular öffnen

In MapEdit Desktop können Formulare geöffnet werden, wenn diese vom Administrator in der Ribbonleiste eingerichtet wurden. Das kann auf unterschiedliche Art und Weise geschehen. Zum Beispiel können auch alle Formulare einer Fachschale angeboten werden. Dann muss die Baumstruktur zunächst aufgeklappt werden und der Anwender öffnet das gewünschte Formular.

Formulare in Ribbon

Alternativ werden bestimmte wichtige Formulare über die sogenannte Schnellsuche vom Administrator eingerichtet. Hier kann es vorgeschaltete Gruppen geben, wenn es viele Themen in dem Projekt gibt (zum Beispiel Gas, Wasser, Strom etc). Dann muss zuerst eine Gruppe ausgewählt werden und dann findet man unter Objektklassen die Liste der Formulare. Man wählt die Gesuchte aus und kann ohne einen Filter einfach das Formular öffnen (Standardfilter sind die 100 Datensätze).

Dialog öffnen ohne Filter

Jetzt besteht die Möglichkeit Daten zu filtern und zu suchen, um diese dann in der Karte zu highlighten. Oder man braucht einfach nur die Informationen ohne Karte. In der Regel sucht der Anwender über die Karte und möchte dann zu einem Objekt in der Karte (z.B. zu einem Gebäude) die Sachdaten angezeigt bekommen. Dann wird die Schaltfläche Objekte in der Karte wählen und Formular öffnen verwendet:

Dialog über Auswahl in Karte öffnen

Wurde ein Formular geöffnet und klickt man dann in die Karte, dann legen sich die Formulare in den Hintergrund, also hinter die Karte. Um die Formulare wieder zu sehen, klickt man entweder in der Statusleiste auf MapEdit Desktop oder man verwendet die Funktionen von MapEdit Desktop: ausblenden/einblenden/schließen/etc.

Formular in Vordergrund bringen

Alternativ können die Formulare fest im Vordergrund verankert werden. Dazu finden Sie auf jedem Formular das Pin-Zeichen. Einmal anklicken und das Formular bleibt im Vordergrund – nochmal anklicken, dann legt es sich auch wieder in den Hintergrund:

Formular in Vordergrund bringen

Unten auf dem Formular wird angezeigt, welche Objekte im Filter sind. Um weitere Informationen zu bekommen, die manchmal für den Administrator wichtig sind, hat der Anwender die Möglichkeit direkt unten auf dem Filter die rechte Maustaste zu klicken und dann bekommt man 3 Optionen angezeigt:

Die System Info zeigen dem Anwender mit welchen Rechten er angemeldet ist und welche Rechte er mit dieser Anmeldung auf dem Formular hat.

Über Log öffnet sich direkt die MapEdit Logdatei, die man ansonsten jederzeit über den Pulldown Pfeil oben im Menü aufrufen kann.

Mit Column Names ON/OFF werden die originalen Spaltennamen der Objektklasse angezeigt. Das ist immer mal wieder für fortgeschrittene Anwender interessant.

Der Administrator hat auch noch eine weitere Anzeige Control Info:

System Info

Damit werden weitere Hintergrundinformationen direkt angezeigt. Das erleichtert den Administratoren oft die Bearbeitung auf den Formularen (zum Beispiel beim Definieren von umfangreichen Filtern).

Control Info

Werkzeugleiste

Wem die Schalter zu bunt sind, der kann diese in den Einstellungen im AppBuilder auf schwarz umstellen:

Werkzeugleiste im Formular Dialog Edit farbe

Welche Werkzeuge im Formular angezeigt werden, hängt sowohl von der Art der Objektklasse (Geometrie-Tabelle oder Attribut-Tabelle) als auch von den vergebenen Rechten der MapEdit Benutzergruppe ab. Jeder Benutzer ist in einer oder mehreren Benutzergruppen zugehörig.

nur Leserechte:

Werkzeugleiste im Formular Dialog Lesen

mit Rechten zum Editieren:

Werkzeugleiste im Formular Dialog Edit

Je nachdem, um welche Objektklasse es sich handelt (Geometrie- oder Attribut-Tabelle) sind automatisch andere Werkzeuge im Formularfenster vorhanden.

Beispiel

Bei einer Attributtabelle gibt es das Werkzeug Digitalisieren nicht, da dies in diesem Zusammenhang nicht sinnvoll ist. Ausnahmen sind die sogenannten Utility Objektklassen wie z.B. Wasserleitung oder Schieber.

Tabellenansicht im Dialog

In den Dialogfenstern kann neben der Formularansicht auch die Tabellenansicht angezeigt werden. Hierfür klicken Sie auf den Reiter Tabellenansicht. Besonders interessant ist die Tabellenansicht, wenn mehrere Objekte gefiltert wurden und diese in einer tabellarischen Auflistung gesichtet werden sollen.

Info

In der Tabellenansicht können die Zeilen per Klick auf die Spaltenüberschrift sortiert werden. Über die klassische Windows Auswahl können Zeilen manuell selektiert werden. Per Klick mit der rechten Maustaste kann die Funktion Selektierte filtern gewählt werden.

Hierdurch könnte das folgende Beispiel entstehen:

Selektion eines Filters

Anzeige der Datensätze

Wird der Mauszeiger auf den Text "Datensatz x von y" gehalten, wird der kompletten Maskennamen, ob es sich um eine Topobase oder MapEdit Maske handelt, und der Name der wirklichen Datenbankverbindung angezeigt.

Klickt man in das Feld "Datensatz x von y" kann auch über Drücken der Tasten "N","C" oder "F" die Attributwerte anzeigen lassen. Siehe auch unter Formular öffnen.

Funktionsleiste im Formular

Filter setzen

Über diese Funktion werden Daten nach bestimmten Kriterien gefiltert (bspw.alle Leitungen in einer bestimmten Straße). Ist im Map auf einem Feld eine MasterBox (ein spezielles Auswahlfenster bspw. für Gemeinde/Straße) angelegt, öffnet sich folgendes Formularfenster in MapEdit: Filter setzen/Filter aufheben

Such Dialog zur Suche von bspw. Straßen

Beispiel

In der oberen Zeile können Anwender Freitextsuchen durchführen. Durch Eingabe der Anfangsbuchstaben der gesuchten Straße und Klick auf Starte Suche erhalten Sie als Ergebnis alle Straßennamen, die zu Ihrer Freitextsuchen passen. Um eines der Ergebnisse zu wählen, klicken Sie dieses an und bestätigen mit OK. Anschließend wird die Waldstrasse in den Filter übernommen.

Beispiel

Zudem besteht die Möglichkeit UND/ODER Filter zu setzen. Ein Anwender benötigt alle Leitungen der Waldstrasse und der Parkstrasse. Hierfür wird zunächst die Waldstrasse gefiltert, anschließend wird mittels des ODER Filters die Parkstrasse gefiltert.

Filteroperatoren einer Suche

Filter aufheben

Hiermit werden alle vorhandenen Objekte der Tabelle angezeigt.

Beispiel:

Filtern über ein Datumsfeld. Hierbei ist zu beachten, dass nur nach einem Datum gefiltert werden kann, jedoch nicht über die Uhrzeit, die mitgespeichert wird. Für Objekte, die am 04.04.2013 und am 05.04.2013 geändert wurden, ergibt sich folgender Filter: >03.04.2013<06.04.2013

Beispiel:

Es sollen alle Objekte der Baujahre 1994 und 1995 gefiltert werden. Hierfür ergeben sich zwei Möglichkeiten:

  1. Der erste Filter, filtert das Baujahr 1994, anschließend wird mit einem zweiten Filter das Baujahr 1995 gefiltert und der ODER-Filter in der ComboBox rechts unten gewählt.
  2. Per Klick mit der rechten Maustaste auf das Formular wird der SQL-Filter genutzt, dort wird folgende SQL-Query eingegeben: Baujahr in (94,95)
Info

Dieser Filter ist hierbei identisch mit den Filter in AutoCAD Map 3D. Weitere Informationen erhalten Sie in der Online-Hilfe für AutoCAD Map 3D!

Datensatz aktualisieren

Über diesen Button werden die angezeigten Datensätze nochmals neu in der Datenbank abgefragt und somit aktualisiert. Datensatz aktualisieren

Datensatz ändern

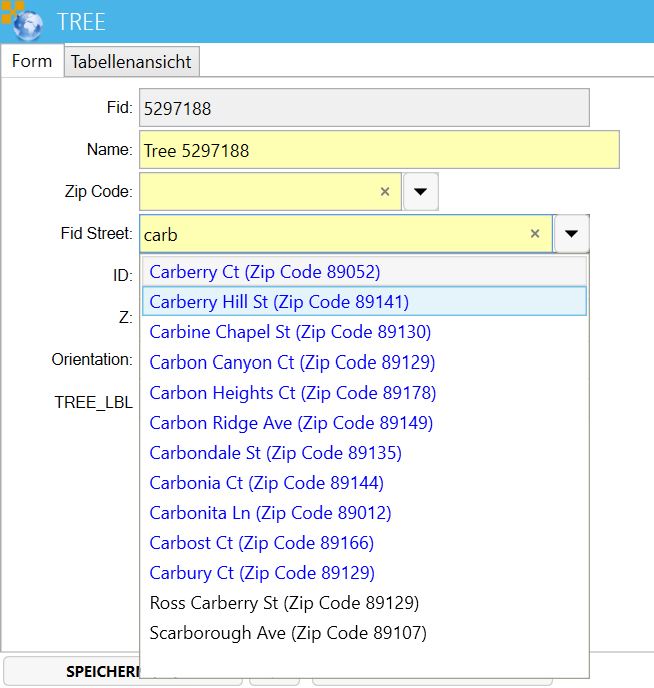

Der Anwender kann über diesen Button die Sachdaten bearbeiten. Die Felder im Formular werden zur Bearbeitung in Gelb dargestellt. Per Klick auf den Button Speichern werden die Änderungen in die Datenbank geschrieben. Datensatz ändern

Formular eines Datensatzes

Datensatz anlegen

Hiermit wird ein neuer Datensatz angelegt, jedoch ohne Geometrie. Datensatz anlegen

Aktuellen Datensatz löschen

Durch Klicken dieses Buttons wird der aktuelle Datensatz, der aktuell im Formularfenster angezeigt wird, aus der Datenbank gelöscht. Aktuellen Datensatz löschen

Global ändern

Beim globalen Ändern werden alle Datensätze auf die eingegebenen Werte geändert.
Werte, die leer gelassen werden, werden nicht geändert. Wenn man einen Wert explizit auf den Datenbankwert NULL (also keinen Inhalt) setzen will kann man bei Global ändern NULL eintragen. Global ändern

Hinweis

Das "Global ändern" löst kein Aktualisieren der Topologie aus. Topologien werden nur aktualisiert wenn die Geometrie verändert wird.

Daten Export (Excel Export)

Mit diesem Button werden die Daten, die sich im aktuellen Filter befinden nache Excel oder andere Formate exportiert. Mehr information siehe unten unter Daten Export

Öffnen des Dokumenten Managers

Alternativ zum Kontextmenü kann über diesen Button der Dokumenten-Manager geöffnet werden. ![Öffnen des Dokumenten Managers]((./images/dokumentenverwaltung.png)

Digitalisieren

Bei Geometrietabellen besteht die Möglichkeit über die Auskunft Objekte neu zu digitalisieren, wobei gleichzeitig im Formular der neue Datensatz angezeigt wird. In der Steuerung erscheint automatisch der neue Layer "Digitalisierung", der nur temporär die digitalisierten Objekte anzeigt.

Info

Dies geschieht, da in MapEdit im Normalfall immer Kacheln angezeigt werden, anders als in MapGuide: dort werden Live-Zugriffe abgebildet. Diese Kacheln können automatisiert aktualisiert werden. Das Aktualisierungsintervall wird vom Administrator im TileUpdater festgelegt (Die Kacheln werden normalerweise über Nacht aktualisiert). Daher würde dem Anwender das digitalisierte Objekt beim Digitalisieren nicht angezeigt werden. Der temporär erzeugte Layer kann ein- und ausgeschaltet werden. MapEdit Administratoren haben die Möglichkeit Layer über den Befehl Digitalisierhilfssymbol entfernen im Menüpunkt Bearbeiten zu löschen.

Reiter &quot;Bearbeiten&quot; mit Administrator Optionen

Digitalisieren mit Punktfang

Vor Version 24.2.79

Die "Option Punktfang" greift nur für Layer, die dem System bekannt sind und die eingeschaltet sind. Es müssen die gleichen Bedigungen wie bei der Schnellsuche erfüllt sein: siehe https://help.mapedit.de/admin-guide/mapedit-appbuilder/search-definitions/search-quick#men%C3%BCpunkt-alle-objektklassen-anzeigen.

Warnung

Der Punktfang funktioniert für Versionen vor 24.2.79 nur im Zusammenhang mit MapGuide-Karten.

Bitte beachten

Wenn der Punktfang nichts fängt, dann ist der Anklickpunkt mehr als 1 cm auf dem Bildschirrm vom Mauszeiger entfernt.
Der Punktfangt geht bei Linien und Flächen auf die Knotenpunkte.
Der Punktfang erfolgt erst nach dem klicken.

Ab Version 24.2.79

Wird der Punktfang eingeschaltet, dann erscheint eine Auswahlbox mit der Tabelle, auf die der Punktfang angewendet werden soll. Drücken Sie den "..." Knopf, um eine andere Tabelle zu wählen.
Die zuletzt ausgewählte Tabelle wird sich dabei jeweils je Generic Formular gemerkt.

In der Liste erscheinen jeweils nur die Tabellen von eingeschalteten Karten und nur die Tabellen von Karten, die dem System bekannt sind. Es müssen die gleichen Bedigungen wie bei der Schnellsuche erfüllt sein: siehe https://help.mapedit.de/admin-guide/mapedit-appbuilder/search-definitions/search-quick#men%C3%BCpunkt-alle-objektklassen-anzeigen.

Bitte beachten

Wenn die Liste leer ist bzw. dort nur eine Tabelle erscheint, dann ist dem System die Karte nicht bekannt. Es müssen dazu die gleichen Bedigungen wie bei der Schnellsuche erfüllt sein: siehe https://help.mapedit.de/admin-guide/mapedit-appbuilder/search-definitions/search-quick#men%C3%BCpunkt-alle-objektklassen-anzeigen.

Drücken Sie Andere Tabelle im Auswahldialog, wenn Sie die gewünschte Tabelle nicht in der Liste sehen. Diese zeigt eine Liste aller Tabellen, aller dem Projekt bekannten Datenbanken an.
Dem Projekt ist eine Datenbank bekannt, wenn es im Ribbon einen Generic Dialog zu dieser gibt,eine Suche mit einer Datenbank eingebunden ist etc..

Bitte beachten

Wenn der Punktfang nichts fängt, dann ist der Anklickpunkt mehr als 1 cm auf dem Bildschirrm vom Mauszeiger entfernt.
Der Punktfangt geht bei Linien und Flächen auf die Knotenpunkte.
Der Punktfang erfolgt erst nach dem klicken.

Geometrie hinzufügen

Hiermit kann einem vorhanden Datensatz der noch keine Geometrie hat eine Geometrie mittels digitalisieren hinzugefügt werden.

Wenn bereits eine Geometrie vorhanden ist kommt eine Fehlermeldung.

Die Funktion steht nicht zur Verfügung wenn der Anwender nur eine VIEW Lizenz hat.

Die Funktion steht nur zur Verfügung wenn bei Rechte->Funktionen "Geometrie hinzufügen/ändern" und bei Rechte->Tabellen "Digitize" und "Modify Geometrye (Node)" eingeschalten sind.

Geometrie ersetzen

MapEdit Professional:
Hiermit kann die Geometrie des Datensatzes durch eine in der DWG vorhandene Geometrie ersetzt werden. D.h. der Anwender wählt eine vorhandenen DWG Geometrie in der Grafik.
Wenn keine DWG Geometrie in der Grafik vorhanden ist muss diese zuerst vorab durch zeichnen in der DWG erzeugt werden.

MapEdit Desktop:
Hiermit kann die Geometrie des Datensatzes durch digitalisiseren einer neuen Geometrie ersetzt werden.

Bitte beachten

Bei Versionen kleiner 24.2.109 geht diese Funktion nicht wenn der Datensatz keine Geometrie hat.

Die Funktion steht nicht zur Verfügung wenn der Anwender nur eine VIEW Lizenz hat.

Die Funktion steht nur zur Verfügung wenn bei Rechte->Funktionen "Geometrie hinzufügen/ändern" und bei Rechte->Tabellen "Digitize" und "Modify Geometrye (Node)" und "Update" eingeschalten sind.

Beachten Sie das das Rechte "Update" der Unterscheid zwischen "Geometrie hinzufügen" und "Geometrie ersetzen" ist. Das ist hilfreich wenn Sie ein "Geometrie hinzufügen" aber kein "Geometrie ersetzen" erlauben wollen.

Objekt in Karte markieren auf Ausdehnung zoomen

In der Grafik wird auf den aktuellen Datensatz gezoomt, hierbei wird auf die Ausdehnung des Objektes gezoomt.

Objekt in Karte markieren mit Zoom Stufe X

In der Grafik wird auf den aktuellen Datensatz gezoomt, hierbei wird die Zoom Stufe verwendet, die im AppBuilder bei "Einstellungen" im Register "Karte" -> "Desktop" -> "Default Zoomlevel" angegeben wurde.

Für Nicht-Punkt-Objekte gilt:
Wenn das Objekt nicht in den Zoom Level pass,t weil es zu groß ist, wird auf den ersten Stützpunkt des Objektes gezoomt. Wenn das Objekt kleiner als 20 Pixel ist, wird der Zoom Level so lange vergrößert bis das Objekt größer als 20 Pixel ist.

Bitte beachten

Das zommen kann in keinem Fall den bei der Kartenverwaltung eingestellten Minimum/Maximum Zoom Level über/unterschreiten.

Alle Objekte des Filters in der Karte markieren

Alle Objekte des Filters in der Karte markieren

Alle Objekte, die im Formular gefiltert wurden, werden in der Grafik markiert und im Bildausschnitt angezeigt. Alle Objekte des Filters in der Karte markieren

Objektmarkierung entfernen

Entfernt die Markierung(en) der Objekte. Objektmarkierung entfernen

Informationen zu Kartenobjekt anzeigen

Die Sachdaten eines in der Karte markierten Objektes können abgefragt, und im Formularfenster angezeigt werden. Informationen zu Kartenobjekt anzeigen

Anmerkung

Sollten Sie sich im Formular "Grünanlagen" befinden, sollten Sie zur Abfrage von Sachdaten in der Grafik ebenfalls eine Grünanlage anklicken. Falls Sie in einen anderen Bereich als eine Grünanlage klicken, wird die nächstgelegene Grünanlage gesucht und markiert. Diese stimmt dann möglicherweise nicht mir ihrer gewünschten Grünanlage überein!

Funktionen der Formulare über die rechte Maustaste

Info

Über das Kontextmenü der rechten Maustaste stehen viele Befehle zur Analyse und Bearbeitung der Daten zur Verfügung, dies ist abhängig von den vergebenen Rechten in der Rechteverwaltung.

Formular Dialog mit Kontextmenü der rechten Maustaste

Info

Einige Befehle entsprechen den Befehlen der Erfassungsarbeitsplätzen in AutoCAD Map 3D. Daher wird bei diesen Befehlen auf die AutoCAD Map 3D Hilfe verwiesen!

Register

Wie auch in AutoCAD Map 3D besteht über Register die Möglichkeit zwischen Formularansicht und Tabellenansicht zu wechseln. Schneller geht es, wenn direkt über die entsprechenden Reiter gewechselt wird. Unter Register besteht nun die Möglichkeit die Register ein- und auszublenden.

Sichtbarkeit der Register im Formulardialog

Info

Das Ausblenden ist vor allem bei Master- und Detailformularen hilfreich, denn hiermit wird es bei den Detailtabellen übersichtlicher!

Detailtabelle im Formulardialog

SQL Filter

Im nachfolgenden Formularfenster können SQL-Filter geschrieben bzw. ein über die Daten gesetzter Filter abgelesen werden. Verwenden Sie eine Abfrage mit einer SQL-Bedingung, um Objekte basierend auf dem Wert in einem verknüpften Datenbank Datensatz abzurufen.

SQL Filter Dialog

Info

Weitere Informationen finden Sie in der Online-Hilfe für AutoCAD Map 3D!

Filter Manager

Über den Filter Manager können Abfragen (Filter) gespeichert werden, sodass diese schnell wieder aufgerufen oder für alle anderen Anwender zur Verfügung gestellt werden können.

Dem Filter wird ein Name gegeben und es wird bestimmt, ob dieser öffentlich genutzt werden soll (wird öffentlich nicht angehakt, hat nur der in MapEdit eingeloggte Benutzer Zugriff auf diesen Filter).

Dialog zum speichern von Filtern

Info

Weitere Informationen finden Sie in der Online-Hilfe für AutoCAD Map 3D!

Kombiniertes Filtern in Master-Detail Formularen

In Master Detail Formularen kann man gleichzeitig im Master und in allen Detail Formularen filtern. D.h. der Filter des Master Formulares kann mit den Suchen der Detail Formulare kombiniert werden.

Klicken Sie dazu im Master Formular den Filter Knopf. Klicken Sie dann in allen Detail Formularen in den Sie auch suchen wollen auch den Filter Knopf des Detail Formulares.

Drücken Sie dann zum Starten des filterns im Master Formular den Ausführen Knopf. Dieser kombiniert dann die Suchwerte des Master Formulars mit allen Suchwerten aller Detail Formularen die sich im Filter Mode befinden.

Dokumenten Verwaltung

Hierüber erfolgt der Zugriff auf den Dokumenten Manager, also die Tabelle TB_Feature_Document.

Info

Weitere Informationen finden Sie in der Online-Hilfe für AutoCAD Map 3D!

Projektion

Hier werden alle verknüpften Tabellen angezeigt. Wird auf eine Verknüpfung geklickt, öffnet sich diese Tabelle mit dem weitergegebenen Filtern.

Dialogfenster Projektion mit Anzeige der Tabellenverknüpfungen

Referenzdatensätze

Über Referenzdatensätze hinzufügen werden neue Referenzdatensätze angelegt, die bei der Erfassung von Sachdaten als Vorlage verwendet werden. Hierbei werden auch die auf public gesetzten Referenzdatensätzen aus Map 3D angezeigt. Umgekehrt werden die in MapEdit erstellten Referenzdatensätze in Map 3D ebenfalls angezeigt.

Über Hinzufügen wird ein Name für einen Referenzdatensatz vergeben. Zum Beispiel soll der Mitarbeiter "Krauter" als nächstes alle Grün- und Parkanlagen in einem bestimmten Pflegebezirk erfassen. Hierf bietet es sich an, bestimmte immer gleiche Sachdaten als Referenzen festzulegen. Mit OK werden die Referenzen gespeichert.

Dialog Formular mit aktiven Eingabeflächen für das globale Ändern von Datensätzen

Über den Befehl Datensatz anlegen besteht anschließend die Möglichkeit einen Referenzdatensatz auszuwählen und die Sachdaten werden automatisch übertragen.

Formular Dialog Button neuer Datensatz

Formular Dialog Auswahl eines Referenzdatensatzes

Info

Wird eine Referenz gewählt, dann bleibt diese so lange aktiv, bis wieder auf die Einstellung (kein Referenzdatensatz) gewechselt wird!

Formular Dialog Auswahl eines Referenzdatensatzes

Anmerkung

Nur die in dieser Liste vorhandenen Referenzdatensätze können geändert oder gelöscht werden!

Eine direkte Übernahme eines Referenzdatensatzes geht über folgenden Knopf um den Weg über die Auswahlbox abzukürzen.

Formular Dialog Auswahl eines Referenzdatensatzes

Alle Objekte der Selektion als Redlining zeichnen

Alle Objekte die im Filter des Formulars angezeigt werden, können direkt als Redlining gezeichnet werden. Hierfür öffnet sich der Redlining Befehl in dem die gewünschten Einstellungen der Stilisierung gemacht werden können. Anschließend wird mit einem Klick auf OK eine Kopie des Objektes als Redlining-Objekt gezeichnet.

Info

Diese durch Redlining deutlich markierten Objekte können ausgedruckt werden!

Hinweis

Redliningobjekte können auch über den Befehl Objekte mittels Buffer selektieren erzeugt werden.

Ab Version 24.2. können auch Attribut Werte als Texte anegschrieben werden. Es können jedoch nur Attribute angeschrieben werden die auch im Dialog sichtbar sind, damit wird verhindert das der Anwender zugriff auf Attribute hat die Berechtigungstechnisch nicht sehen soll.

Objekte via Spatialauswahl selektieren

Dieser Befehl stellt ein sehr hilfreiches Analysewerkzeug dar. Hiermit können Objektklassen verschnitten und die ermittelten Datensätze als Ergebnis zum Beispiel in eine Excel-Liste exportiert werden.

Eine Quell-Objektklasse kann, über eine Selektion in der Karte oder einen Filter, ausgewählt werden. Anschließend wird die Ziel-Objektklasse mit einem Suchradius, ausgehend vom Quell-Objekt, angegeben. Optional kann der Suchradius in der Karte als Redlining angezeigt werden. Die ermittelten Objekte können ebenfalls als Redlining gezeichnet werden (bspw. um das Ergebnis auszudrucken). Von den gewählten Objekten ausgehend, kann eine räumliche Suche gestartet werden.

Beispiel:

Ein Anwender möchte wissen, welche Einbauteile sich in einem Umkreis von 100m um eine Gasleitung befinden

Dialog mit den Suchparametern des Beispiels

Die Anwender haben so die Möglichkeit, selbst Verschneidungen unterschiedlicher Daten durchzuführen. Beispielsweise eine Abfrage der angrenzenden Grundstücke, ausgehend von einer Gasleitung.

Warnung

Wenn sich die Ziel Tabelle in einer anderen Datenbank wie die Quell Tabelle befindet dann kann, wenn viele Datensätze in beiden Tabellen beteiligt sind die Abfrage sehr langsam werden oder gar scheinbar zum stillstan kommen da die Datenbank zu lange braucht um das Ergebnis zu bearbeiten. Sie sollten also mit großen Datenmenegn vorsichtig umgehen.

Ab Version 22.2.174/23.1.142 werden wenn sich die Ziel Tabelle in einer anderen Datenbank wie die Quell Tabelle befindet die Geometrie Daten der Quelltabelle in die Tabelle ME_SELECTION bzw. TB_GN_SELECTION der Zieldatenbank kopiert und mittels dieser die Spatial Abfrage ausgeführt.

GeoImaging

Diese Funktion bietet alle Möglichkeiten für ein komfortables und effizientes Foto-Management!

Dies gilt sowohl für Fotos, denen im Exif-Header bereits Geoinformationen gespeichert wurden, als auch für solche, die ohne GPS-Koordinaten erfasst wurden. Darüber hinaus ist auch die nachträgliche, manuelle Verortung der Bilder mit den MapEdit Funktionalitäten möglich.

Aus den Aufnahmestandorten wird automatisch ein Punktobjekt erzeugt. Über die Funktion GeoImaging werden ein oder mehrere Fotos ausgewählt. Übernommen wird daraus die Geometrie, der Pfad mit Bildnamen und das EXIF-Datum des Fotos.

Dialogfenster &quot;Fotopunkt&quot; mit Angaben zu den Koordinaten, dem Datum, etc.

Für die Darstellung der Bilder in MapEdit gibt es mehrere unterschiedliche Möglichkeiten. Eine der Möglichkeiten ist es, die Bilder direkt über den Formular Designer auf dem Formular anzuzeigen. Des Weiteren können die Bilder als Tooltip mit einem Hyperlink auf dem Symbol angezeigt werden. Bei Bedarf können diese jedoch auch aus dem Feld Path heraus als Dateiauswahl angezeigt werden.

Formularansicht Datensatz eines Bildes

Geometrie anzeigen

Hiermit können die Koordinaten angezeigt werden und über die Zwischenablage als Text kopiert werden. Die Koordinaten werdem im WKT Format angezeigt.

Koordinaten eines Punktes

Defekte Geometrie anzeigen

Hiermit kann nach alle defekten Geometrien der Tabelle gefiltert werden. Es werden dazu die jeweiligen Spatial Funktionen der des jeweiligen Datenbanksystems verwendet.

Bei Oracle:

a.geom is not null and SDO_GEOM.VALIDATE_GEOMETRY_WITH_CONTEXT(a.geom, 0.005) not in ('TRUE','NULL')";

Bei Postgre:

not ST_IsValid(a.geom) and a.geom is not null

Bei SQLite:

a.geom is not null and a.geom.STIsValid()!=1

In Google Maps anzeigen (Browser)

Die Koordinaten eines aktiven Objektes können an Google Maps übergeben werden. Daraufhin öffnet sich ein neues Fenster im Browser und in Google Maps wird die Karte angezeigt.

Ansicht der Koordinaten in Google Maps

In Bing Maps anzeigen (Browser)

Die Koordinaten eines aktiven Objektes können an Bing Maps übergeben werden. Daraufhin öffnet sich ein neues Fenster im Browser und in Bing Maps wird die Karte angezeigt.

In Open Street Map anzeigen (Browser)

Durch rechten Mausklick in einer Karte kann ein aktives Objekt an Open Street Map übergeben werden.

Topologie aus den Formularen anzeigen

Ab Version 23.2
können Sie die Topologie eines Objektes im Toplogy Explorer aus den generischen Formularen heraus mittels des Kontext Menüs (rechte Maus Menü) "Objekt anzeigen in"->"In Toplogy Manager" anzeigen lassen.

Dies steht jedoch nur zur Verfügung wenn im AppBuilder eine Topologie angelegt wurde.

Topologie aktualisieren

Ab Version 24.2.108

Auf dem Formular unter "Mehr"->"Topologie aktualisieren"

Bildet die Topologie neu für alle Datensätze des aktuellen Filters.

Warnung

Alle Topologie Verbindungen des jeweiligen Datensatzes werden in den Topologie Tabellen entfernt und aufgrund der Geometrie neu berechnet. D.h. manuell hinzugefügte Verbindungen zwischen den Objekten, z.B. im Topology Explorer oder anderen Stellen werden hierbei entfernt.

Softsplit

Ab Version 24.2.139

Auf dem Formular unter "Mehr"->"Softsplit"

Wenn der Dialog für die Punktgeometrie eines Utility-Netzwerkes oder für eines ihrer Attribute geöffnet ist, dann kann mit diesem Dialog für die Objekte im Filter des Dialogs der Softsplit aufgerufen werden. Es wird dann für die Geometrie des Objektes überprüft, ob der Punkt auf einem Linienobjekt des Utility-Netzwerkes liegt. Falls ja, wird aufgebrochen. Falls bereits aufgebrochen wurde, so passiert nichts.

Warnung

Dies kann nicht rückgängig gemacht werden. Die Leitungsteilobjekte können danach allerdings einzeln wieder verbunden werden.

Stützpunkt

Stützpunkte einfügen/löschen/verschieben: Mit diesen Befehlen besteht die Möglichkeit Stützpunkte einer Polylinie oder eines Polygons in der Datenbank zu verändern, zu löschen oder einzufügen. Bei der Ausführung der Befehle beachten Sie die entsprechenden Aufforderungen.

Statusleiste mit den Aufforderungen

Warnung

Das Ändern von Utility-Modellen mit Topologien sollte nicht mit diesem Befehl durchgeführt werden, da die Topologien in diesen Fällen fehlerhaft werden!

Geometrie ändern/hinzufügen

Hiermit kann einem bestehendem Objekt eine neue Geometrie hinzugefügt werden.

Beispiel

Mittels eines Excel-Listen Imports werden Baumlisten importiert, für die ein Anwender Sachdaten und Geometrien digitalsiert.

Daten Export

Mit dem Daten Export können Sie Daten nach Excel, CSV, JSON und Shape exportieren.

Hinweis

Diese Informationen gelten für Versionen ab 23.1.39. Bei älteren Versionen kann die Funktionalität abweichen. In älteren Versionen hies diese Funktion "Excel Export"

Die Daten der gefilterten Objekte können über diese Funktion in Folgende Formate ausgegeben werden:

  • Excel (XLSX)
  • Excel (XLS) - älteres Excel Format das viele Programme verstehen
  • CSV Comma Separated Values (Komma separoerte Werte)
  • WKT
  • JSON (ab Version 22.2.* verfügbar)
  • Shape/dBASE III (ab Version 22.2.* verfügbar)
Bitte beachten

In einer XLSX Excel Zelle dürfen maximal 32767 Zeichen stehen. Texte die länger sind werden auf 32767 gekürzt.

Bitte beachten

Nur das WKT Format unterstützt Bögen! Das Shape und GeoJson Format unterstützt keine Bögen. Bögen in Linien und Flächen werden vom Programm deswegen in Linienstücke (stroking mit 0.5 Meter) umgewandelt.

Bitte beachten

Geometrien von Collection Featureklassen können nicht exportiert werden.

Hinweis

Die mit dem Shape Export erzeugten "*.dbf" (dBASE III) Dateien sind fix im Codepage Format 1252 Windows ANSI. Diese unterstützten Deutsche Umlaute.

Der Shape Export erzeugt ab Version 23.1.188 auch eine Projections Datei (*.prj).

Werden diese in älteren Versionen für den Import in andere System benötigt, was einigen wenigen Import Programmen der Fall ist, dann können diese auch einfach händisch erzeugt werden. Dazu nehmen Sie einfach den ESRI WKT Text aus https://epsg.io und kopieren diesen in eine Text Datei.

Export mit allen 4 Sichtbarkeiten

Dialog für den Excel Export

Hinweis

Wenn bei Ihrem Rechner die "Randsomeware Protection" eingeschalten ist, kann es sein das Sie beim ersten erzeugen einen Zugriffsfehler Fehler erhalten z.B. "The Shape File C:\Users\youruser\Documents\MapEdit\Shape\POI.shp has been locked by another application" dann müssen Sie in Windows bei "Protection History" den Zugriff auf den Ordner erlauben.

Schieben sie alle Felder die Sie Exportieren wollen von der Liste "Nicht zu exportierende Spalten" in die Liste "Zu exportierende Spalten" und umgekehrt.

Die Spalten werden in der Reihenfolge exportiert wie Sie in der Liste erscheinen. Benutzen Sie die Hoch/Runter Knöpfe um die Reihenfolge zu ändern.

Hinweis

Durch Doppelklick auf eine Spalte können Sie diese schnell von einer in die andere Liste verschieben. Verwenden Sie zur Auswahl mehrere Spalten die Windows Standard Mehrfachauswahl Tasten. Sie können durch drücken der SHIFT-Taste und Mausklick mehrere Spalten Bereichsweise auswählen. Mit der STRG-Taste und Mausklick können einzelne Spalten gezielt ausgewählt werden.

  • Formulardaten
    Wird diese Option aktiviert dann werden die Daten so ausgegeben wie sie im Formular erscheinen, ansonsten wird der direkte Inhalt wie er in der Tabelle gespeichert ist exportiert.
    D.h. das z.B. bei Kennungslisten der Langtext Wert exportiert wird. Wenn diese Option nicht aktiviert wird dann wird bei Kennungslisten der ID Wert exportiert. SQLLabel, SQLText und alle Steuerelemente die nicht direkt Werte der Tabelle anzeigen werden nur ausgegeben wenn die Option "Formulardaten" eingeschalten ist.

  • Spalten Titel exportieren
    Wird diese Option aktiviert dann werden in der ersten Zeile werden die Spaltentitel mit ausgegeben.

  • Koodinatensystem (ab Version 23.1.39) Hier kann angegeben werden in welchem Koordinaten System die Koordinaten ausgegeben werden sollen. Die Koordinaten werden dann in das angegebene Koordinatensystem umtransformiert. Zur Ausgabe nach Lat/Lon wählen sie hier Lat Lon - 4326 aus.

  • Geometrie Format "Keine"
    Wird diese Option aktiviert dann wird keine Geometrie exportiert.

  • Geometrie Format "Simple"
    Wird diese Option aktiviert dann werden:
    Bei Punkt Geometrien der X und Y Wert in separaten Spalten ausgegeben.
    Bei Linien wird der X/Y Wert des Anfangs- und Endpunkts der Linie in separaten Spalten ausgegeben.
    Bei Multilinien wird, wenn die Multilinie nur eine Linie enthält der X/Y Wert des Anfangs- und Endpunkts der Linie in separaten Spalten ausgegeben.
    Bei Multilinien die mehrere Linien enthalten werden keine Koordinaten ausgegeben.
    Bei Flächen Geometrien werden die X und Y Werte des Mittelpunktes dere Fläche in separaten Spalten ausgegeben.

  • Geometrie Format "Lat/Lon" (bis Version 23.1.39)
    Wird diese Option aktiviert dann werden die Koordinaten nach Lat/Lon umgerechnet. Ab Version 23.1.39 wird diese Option durch die Option "Koordinatensystem" ersetzt.

  • Geometrie Format "Text" (ab Version 23.1.39)
    Wird diese Option aktiviert dann werden die Koordinaten als Text ausgegeben.

  • Geometrie Format "WKT"
    Wird diese Option aktiviert dann werden die Koordinaten als WKT Geometrie Text ausgegeben.
    WKT = Well Known Text

  • Geometrie Format "GeoJson" (Ab Version 24.1.54
    Wird diese Option aktiviert dann werden die Koordinaten als GeoJson Geometrie Text ausgegeben.

Bitte beachten

Bei Utility Attribut Tabellen wird, wenn eine Geometrie exportiert wird je ein Datensatz pro Geometrie ausgegeben.
D.h. die FID kommt dann je Geometrie mehrfach vor. Nur bei Einstellung Geometrie Format "Keine" wird genau ein Datensatz je FID ausgegeben.

Hinweis

Das Programm merkt sich die letzten Einstellungen und stellt diese beim nächsten Export wieder her.

Ab Version 22.2 stehen folgende Knöpfe zur Verfügung:

  • Mit den >> Knöpfen können Sie alle Spalten hin und her schieben.
  • Der Knopf "AZ" sortiert die Felder Alphabetisch nach Titel.
  • Der Knopf "1-9" sortiert die Felder nach der Position wie die Felder im Formular erscheinen. Von links nach rechts und oben nach unten.
  • Mit dem Knopf "[]" können alle Steuerelemente die mit $-Anfangen auf einmal hin und her geschoben werden. Drücken Sie den Knopf ggf mehrfach um Ihr Ziel zu erreichen.
Hinweis

Die mit dem Shape Export erzeugten ".dbf" (DBase) Dateien sind fix im Codepage Format 1252 Windows ANSI. Diese unterstützten Deutsche Umlaute. Der Shape Export erzeugt keine Projections Dateien (.prj). Werden diese benötigt, was bei einigen wenigen Import Programmen der Fall ist, dann können diese einfach händisch erzeugt werden. Da Spaltennamen in DBase nur 10 Zeichen lang sein dürfen, werden alle Spaltennamen die länger als 10 Zeichen sind vom Programm gekürzt. Außerdem werden Deutsche Umlaute umgewandelt. Ab Version 23.1.85 wird zusätzlich eine Datei "*.ColumnMapping.txt" erzeugt in dieser steht er Dbase Spaltenname, der Orginal Spaltenname und der Titel wie er im Formular Designer eingegeben wurde.

Ab Version 24.2.65 können Daten des SqlTableBox Steuerelementes exportiert werden.

Werden SqlTableBox exportiert dann wird sofern die Tabelle mehr als eine Spalte hat die Schriftart bei Excel automatisch auf "Consolas" gesetzt. Bei dieser Schriftart sind alle Buchstaben gleich breit. Dadurch können die Daten untereinander ähnlich einer Tabelle in einer Excel Zelle angezeigt werden.

Enthält die Tabelle nur eine Spalte wird kein Spaltenkopf ausgegeben und die Schriftart beibehalten.

Die Ausgabe hat bedingt durch Excel folgende Einschränkungen:

  • Zeilen die breiter als 250 Zeichen sind werden auf 250 Zeichen abgeschnitten und ein "..." angehängt, wird das nicht gemacht dann erscheint die Ausgabe verschoben.
  • Die gesamt Anzahl an Zeichen in einer XLSX Excel Zelle darf 32767 Zeichen nicht überschreiten und wird auf 32767 gekürzt.

Export Vorlagen

ab Version 22.2.81

Hiermit können Export Einstellungen als Vorlagen abgespeichert werden.

  • Anlegen einer neuen Vorlage
    Stellen Sie zuerst alle Einstellungen so ein wie Sie sie haben wollen. Drücken dann den gelben "Neu" Knopf und vergeben Sie einen Namen für die Vorlage.

Dialog für den Excel Export

Aktivieren Sie den Schalter "Öffentlich" wenn Sie wollen dass alle Anwender dieses Projektes die Vorlage sehen sollen.

Aktivieren Sie den Schalter "Öffentlich (sichtbar in allen Projekten) wenn die Vorlage Projektübergreifend zur Verfügung stehen soll.

Dialog für den Excel Export

Wenn nicht ist die Vorlage nur für Sie sichtbar. Öffentliche Vorlagen werden in Eckigen Klammer angezeigt.

  • Speichern der aktuellen Einstellungen
    Durch drücken des grünen "Speichern" Knopfes wird die aktuelle Einstellung unter dem angezeigten Namen gespeichert und damit die vorhandene Einstellung überschrieben. Öffentliche Vorlagen können nur vom Anwender der die Vorlage erzeugt hat oder einem Administartor Anwender gespeichert werden.

  • Löschen der aktiven Vorlage
    Durch drücken des roten "Löschen" Knopfes wird die aktuelle Vorlage gelöscht. Öffentliche Vorlagen können nur vom Anwender der die Vorlage erzeugt hat oder einem Administartor Anwender gelöscht werden.

Excel Import

Hiermit können Excel Daten in Tabellen importiert werden. Es können nur echte Tabellenwerte importiert werden.

Die erste Zeile der Excel Datei muss die Spalten Namen enthalten.

Optional kann die erste Zeile die Spalten Titel enthalten. Die Titel müssen hierbei jedoch mit einem "-" Zeichen beginnen oder ein ":" Zeichen enthalten damit das Programm dies als Titelzeile erkennt. In der zweiten Zeile müssen dann die Spalten Namen folgen.

Bitte beachten

Exportierte Daten die mit der Option "Formulardaten" exportiert werden können nicht importiert werden.

Hinweis

Für Punktobjektklassen können Sie Punktgeometriedaten importieren oder aktualisieren. Verwenden Sie GEOM.X und GEOM.Y in Ihrer Excel-Tabelle als Spaltennamen.

Warnung

Bei Punktobjektklassen können mittels GEOM.X und GEOM.Y Koordinaten importiert werden. Geometrie Daten (Spalte GEOM) im WKT Format können ab Version 24.2.92 importiert werden. In Versionen vor 24.2.92 können Geometrien nur bei Punktobjektklassen mittels GEOM.X und GEOM.Y Koordinaten importiert werden.

Warnung

Ab Version 23.1.25 werden Feature Rules beim Excel Import ausgeführt. Bei Versionen kleiner 23.1.25 ist das nicht der Fall!

Excel Update

Hiermit können Excel Daten in Tabellen upgedated werden. Es können nur echte Tabellenwerte upgedated werden.

Die erste Zeile der Excel Datei muss die Spalten Namen enthalten.

Optional kann die erste Zeile die Spalten Titel enthalten. Die Titel müssen hierbei jedoch mit einem "-" Zeichen beginnen oder ein ":" Zeichen enthalten damit das Programm dies als Titelzeile erkennt. In der zweiten Zeile müssen dann die Spalten Namen folgen.

Bitte beachten

Exportierte Daten die mit der Option "Formulardaten" exportiert werden können nicht upgedatet werden.

Warnung

Ab Version 23.1.25 werden Feature Rules beim Excel Update ausgeführt. Bei Versionen kleiner 23.1.25 ist das nicht der Fall!

Zum Updaten muss vor den Spaltennamen, der als Schlüsselspalte genutzt werden soll, z.B. die FID, ein # Zeichen gesetzt werden.

Sie können auch mehrere Spalten mit # markieren. Wenn Sie dies machen wird bei diesen Feldern ein Update durchgeführt. Diese Werte werden dann mit AND als WHERE Bedingung zusammengefügt und damit der Update dann ausgeführt.

Hinweis

Für Punktobjektklassen können Sie Punktgeometriedaten importieren oder aktualisieren. Verwenden Sie GEOM.X und GEOM.Y in Ihrer Excel-Tabelle als Spaltennamen.

Warnung

Bei Punktobjektklassen können mittels GEOM.X und GEOM.Y Koordinaten importiert werden. Geometrie Daten (Spalte GEOM) im WKT Format können ab Version 24.2.92 importiert werden. In Versionen vor 24.2.92 können Geometrien nur bei Punktobjektklassen mittels GEOM.X und GEOM.Y Koordinaten importiert werden. Wenn die Spalte GEOM in der Excel Datei vorhanden ist wird bei Versionen vor 24.2.92 die Geometry des jeweiligen Datensatzes in der Datenbank auf NULL gesetzt.

Hinweis

Wenn Sie Jahreszahlen in einem zweistelligen Format importieren, werden die zwei fehlenden Ziffern folgendermaßen hinzugefügt: für Zahlen zwischen 0 und 50 wird das Jahr als 20xx gespeichert. Für Zahlen, die größer als 50 sind, wird das Jahr als 19xx gespeichert. Beispielsweise wird 50 zu 2050, und 49 wird zu 2049. 51 wird dagegen zu 1951.

Beispiel 1:

Im folgenden Beispiel wird die Aktualisierung der Objektklasse TREE erläutert. Das Attribut TREE_NAME wird für alle Datensätze aktualisiert, deren FIDs in der Excel-Datei angegeben sind.

#FIDTREE_NAME
1Ahorn
2Wahlnuss

Beim Excel-Import werden folgende Befehle daraus erzeugt:

Update TREE set TREE_NAME='Ahorn' where FID=1;
Update TREE set TREE_NAME='Wahlnuss' where FID=2;

Beispiel 2:

Im folgenden Beispiel wird die Aktualisierung der Objektklasse TREE erläutert. Abhängig vom Attribut TYPE und ALTER wird das Attribut PRUEF_STATUS gesetzt.

#TYPE#ALTERPRUEF_STATUS
Buche1077
Ahorn15999
Weide15999

Beim Excel-Import werden folgende Befehle daraus erzeugt:

Update TREE set PRUEF_STATUS=77 where TYPE='Buche' and ALTER=10;
Update TREE set PRUEF_STATUS=999 where TYPE='Ahorn' and ALTER=15;
Update TREE set PRUEF_STATUS=999 where TYPE='Weide' and ALTER=15;

Excel Filter

Mit dem Excel Filter kann man mittels einer Excel Liste nach Daten filtern. Es können nur echte Tabellenwerte upgedated werden.

Die erste Zeile der Excel Datei muss die Spalten Namen enthalten.

Optional kann die erste Zeile die Spalten Titel enthalten. Die Titel müssen hierbei jedoch mit einem "-" Zeichen beginnen oder ein ":" Zeichen enthalten damit das Programm dies als Titelzeile erkennt. In der zweiten Zeile müssen dann die Spalten Namen folgen.

Beispiel:
Man hat eine Liste von FIDs nach denen man Filtern will

FID
2
5
7
9

Dann wird daraus dieser Filter gemacht:

where fid=2 or fid=5 or fid=7 or fid=9

Beispiel:
Man hat eine Excel Liste mit Flurstücksnummern und will nun nach diese Flurstücken Filter.

FLST_NUMMER
272/1
58
700/33
9123

Dann wird daraus dieser Filter gemacht:

where FLST_NUMMER='272/1' or FLST_NUMMER='58' or FLST_NUMMER='700/33' or FLST_NUMMER='9123'

Beispiel:
Man kann auch mehrere Spalten angeben:

KENNUNGACTIVE
131
170
202

Dann wird daraus dieser Filter gemacht:

Alle Werte werden mit AND verknüpft.

Where (kennung=13 and active=1) or (kennung=17 and active=0) or (kennung=20 and active=2)
Hinweis

Wenn in eine Zelle NULL eingetragen wird, dann wird nach NULL gesucht. Wenn in eine Zelle NOT NULL eingetragen wird, dann wird nach NOT NULL gesucht.

Statistik

Neu hinzugekommen ist die einfache Auswertung der Sachdaten über die Statistik. Damit kann jeder Anwender die Daten analysieren. Zum Beispiel welche Typen von Hydranten und wie viele von jedem Typ sind im Versorgungsgebiet vorhanden. Auf dem grauen Bereich im Formular die Rechte Maustaste klicken, dann erscheint das Kontextmenü:

Statistik anklicken

Es öffnet sich eine weiteres Fenster Statistik und darin stehen die Spalten des Formulares zur Auswahl. Hier wird der Typ analysiert und über Berechnen kommt die Auswertung:

Es gibt in diesem kleinen Versorgungsgebiet: 88 Überflurhydrante, 5 Schachthydranten etc.

Ab Versiom 24.1. befindet sich der Menüpunkt unter "Mehr".

Datensatz kopieren/Datensatz einfügen

Info

Dieser Befehl ist nur im Editiermodus anzuwenden! Hiermit können Sachdaten von einem Objekt auf ein anderes Objekt übertragen werden!

Beispiel

Einer Anlage fehlen sämtliche Sachdaten. In diesem Fall sollte der Anwender einen vollständigen Datensatz aussuchen. Dieser wird per Klick mit der rechten Maustaste und Auswahl von Datensatz kopieren kopiert. Anschließend den Datensatz ohne Sachdaten aufrufen und in den Editiermodus wechseln (Felder werden gelb). Über einen Klick mit der rechten Maustaste und Auswahl von Datensatz einfügen werden alle Attribute eingefügt.

Berichte

Info

Die Berichte stehen dem Anwender über den Befehl Drucken im Dialog der Werkzeugleiste zur Verfügung!

Anmerkung

Berichte werden vom jeweiligen Administrator über den MaPEdit AppBuilder oder AutoCAD Map 3D bereitgestellt, diese sind kein Standard in MapEdit Desktop!

In der Werkzeugleiste des Formulars befindet sich ein Drucksymbol, mittels diesem Symbol wird der Bericht geöffnet.

Formular Datensatz einer Gasleitung, die Druckfunktion ist in der Wekzeugleiste

info

Informationen zu den MapEdit Berichten im AppBuilder finden Sie hier

Info

Informationen zu den Autodesk Berichte finden Sie in den Online-Hilfen für AutoCAD Map 3D!

AutoCAD Map Formulare synchronisieren

Alle Map 3D (Generic) Formulare werden auf dem Client gecached. Wenn von Seiten der Administration Änderungen über den AutoCAD Map Infrastruktur Admin am Layout der Formulare durchgeführt wurden und die Anwender wollen diese Änderungen in MapEdit sehen, müssen Sie den Menüpunkt Einstellungen Synchronisieren ausführen.

Ebenso sollten bei Änderungen an AutoCAD Map Formularen oder sonstigen Einstellungen in AutoCAD Map unter Datenbankverbindungen die betroffenen Verbindungen aktualisiert werden. Damit die Änderung auch auf allen Clients ausgeführt wird, muss Projekt veröffentlichen angeklickt werden.

Was bedeutet ein "~" Zeichen in einem Feld?

Wenn in einem Feld ein "~" Zeichen angezeigt wird bedeutet das, das das Programm noch an der Abfrage des eigentlichen Wertes arbeitet. Die kann vorkommen wenn langsame Abfragen (Views) verwendet werden, Sie ein langsames Netzwerk haben, sehr viele Benutzer auf die Datenbank gleichzeitig zugreifen oder ein Formular sehr viele Kennungslisten/SQL Labels oder andere Steuerelemente hat.

Highlight in Regenbogen Farben

Der Befehl "Alle Objekte des Filters in Karte markieren (Rainbow Colors)" befindet sich im Context Menü der Generischen Formulare und ist für Linien und Flachen Feature verfügbar.

Dieser Befehl funktioniert analog zum Befehl "Highlight Alle", färbt jedoch die Objekte in Regenbogen Farben ein. Die Funktion versucht Featuren die "zusammenhängen" eine andere Farbe zu geben. Dadurch sieht man die einzelne Features besser und kann diese unterscheiden.

Als "zuammenhängend" wird alles erkannt das was einen Abstand von kleiner 1 Meter hat.

Beispiel: Man hat 5 Strassen die alle zusammenhängen. Eine Strasse an der anderen.

Wenn man nun ein normales "Highlight alle" macht sieht man alle 5 Strassen als eine lange Linie und man sieht nicht wo die eine Strasse anfangt und die andere aufhört.

Mit den Regenbogenfarben sieht man nun die einzelnen Strassen farblich getrennt

Hinweis

Wenn sehr viele Elemente an der "gleichen" Stelle sind kann es sein das die Funktion stellenweise unbrauchbar wird. Es kommt dann eine Meldung.

Highlight bounded / Verbundene hervorheben

Mit diesem Knopf kann das Objekt des aktuellen Datensatzes und alle Objekte die mit diesem verbundenen sind gehighlighted werden.

Dieser Knopf erscheint nur wenn die Relationen unter den Objekten im Form Designer konfiguriert wurde.

Siehe AppBuilder-> Form Designer
https://help.mapedit.de/admin-guide/mapedit-appbuilder/form-designer/#reiter-highlight-bounded-verbundene-objekte-highlighten

Highlight bounded all / Alle verbundenen hervorheben

Ab Version 24.1.139

Funktioniert analog zu "Highlight bounded / Verbundene hervorheben" jedoch bezogen auf alle Datensätze des Filters.

Remote URL erzeugen

Ab Version 24.1.

Unter "mehr"->"Remote URL erzeugen"

Mit diesem Befehl kann eine URL erzeugt werden die an andere, z.B. via EMAIL, weitergegeben werden kann.

Diese URL öffnet wenn diese Ausgefuehrt wird den Dialog, filtert das aktuelle Feature und zoomt und highlighted das Feature in der Karte.

Wie beim Ribbon Befehl "Copy URL" kann der Username und Passwort in den Settings vorgegeben werden. Damit diese angezeigt werden muss unter "Rechte" -> "Funktionen" das Recht für "Login URL kopieren" für die Benutzergruppe eingeschalten werden und die Funktionseinstellung muss dem Projekt zugewiesen werden.

Bitte beachten Sie auch die Hinweise hier:

Starten via URL
https://help.mapedit.de/admin-guide/mapedit-desktop/start-via-url

Starten via Kommdozeile
https://help.mapedit.de/admin-guide/mapedit-desktop/command-line-parameter

Bitte beachten

Wenn der Aufruf der URL nicht funktioniert ist ggf die Remote Funktion beim Client auf dem die URL ausgeführt wird nicht wie in der oben aufgeführten URLs beschriebenen ist aktiviert.

Fenstergruppe bilden

Ab Version 24.1.9

Mit dem Gruppieren Knopf können Generische Formulare zu einer Fenstergruppe zusammengefasst werden.
Dies ermöglicht ein übersichtlicheres und effektievieres arbeiten wenn Sie mit vielen Fenstern arbeiten.

Duch das zusammenfassen erscheinen alle gruppierten Fenster an der gleichen Position und mit der gleichen Größe.
Durch nochmaliges drücken des Gruppieren Knopfes kann das Fenster von der Gruppe gelöst werden.

Durch drücken des schließen Knopfes werden alle Fenster der Gruppe geschlossen.

Die Namen aller Fenster der Gruppe erscheinen am Fuss des aktiven Fenster.
Durch drücken des jeweiligen Knopfes kann ein Fenster aktiviert werden.

Wenn MapEdit beendet und neu gestartet wird und eines der Gruppenfenster geöffnet wird erscheinen die Namen aller Fenster der Gruppe in der Fußzeile und können so schnell wieder aktivert werden.
Hiermit können indirekt Favoriten Fenster gebildet werden.

Bitte beachten

Wenn die Gruppe maximiert ist, stehen die Fenster Umschaltknöpfe nicht zur Verfügung. Bereits einmal geöffente Fenster können jedoch ubere die Windows Task Leiste aktiviert werden.

Tipp für Windows 11: Fenster Titel in Taskbar anzeigen

Anders als in Windows 10 kommen in Windows 11 standardmäßig im Taskbar keine Fenster Titel mehr und alle Fenster einer Applikation werden zu einem Icon zusammen gefasst.

Das sieh so aus:

In neueren Windows 11 Versionen (Stand November 2023) gibt es in den Windows Einstellungen nun eine Einstellung womit man diese wieder zurück auf das verhalten von Windows 10 setzen kann. Wenn Sie diese Einstellung nicht sehen haben Sie eine ältere Windows 13 Version und müssen diese zuerst updaten.

Danach sieht das so aus (Also wie in Windows 7/10)

Hier die Einstellungen
